I.B.C. PRAHA

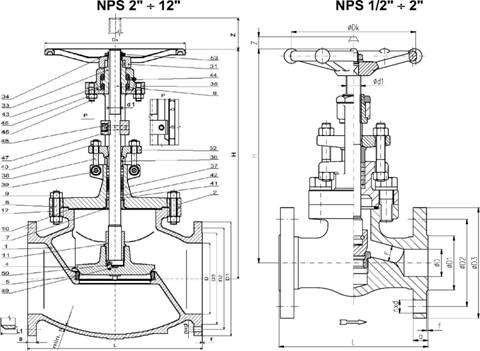

КЛАПАНЫ ПРОХОДНЫЕ ПО API

C 09 1

Клапаны этой конструкции - это управляемая арматура используемая в трубопроводных системах в качестве запорного органа. Клапаны можно применять для неагрессивных жидкостей, насыщенного пара, масла, воздуха, нефти и нефтяных продуктов. Применение для других рабочих условий нужно согласовать с изготовителем.

Характеристика рабочих условий для материалов: Зависимость рабочего давления от температуры по абме в 16.34.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Конструкция литых стальных клапанов отвечает стандартам API 600, BS 187 73. У шпинделя наружная резьба. Шпиндель или выдвижной вращающийся или выдвижной не вращающийся. Стандартная резьба шпинделя - ANSI B 1.5, тип ACME. Шпиндель и полость сальника удовлетворяют требованиям API 600. Втулка шпинделя располагается в головке бугельной крышки жестко или на шарикоподшипниках.

Соединение крышки с корпусом осуществлено болтами и гайками. У клапанов литой (как вариант - кованый) золотник, движущийся перпендикулярно к поверхности седла. Седла или завинчиваются или вкладываются в корпус и провариваются уплотнительным сварным швом по периферии проточного отверстия. Минимальная толщина наплавки уплотнительных поверхностей седла и золотника составляет 1,6 мм, твердость зависит от типа материала наплавки. Набивка сальника состоит из плетеных и прессованных колец из графита. Свойства сальников клапанов удовлетворяют требованиям директивы Clean AirAct, Amendement 1990 г. Главные и присоединительные размеры стандартного исполнения приведены в таблице.

Основные стандарты для конструкции

Основная конструкция BS 18 73, API 600

Строительные длины ASME B 16.10

Размеры фланцев ASME B 16.5

Размеры концов под приварку ASME B 16.25

Испытание API 598

Зависимость максимального допустимого давления от температуры ASME B 16.34

УПРАВЛЕНИЕ

Управлять клапанами возможно с помощью обыкновенного или молоткового маховика или комбинацией маховика с конической зубчатой передачей. Клапаны разрешается монтировать на трубопровод в любом положении, но рекомендуется монтаж с вертикальной осью шпинделя.

Уплотнение - материальное исполнение (Х)

Поз.	Название	Class	Материал корпусов
			WCB	LCC	WC6	C5	C12
10	Уплотнение крышки	150, 300, 600	Спиральное графито - стальное уплотнение
41	Набивка сальника	150, 300, 600	Плетеный шнур из графита
42			Прессованные кольца из графита

(X) - или по требованиям заказчика

"POLNA" S.A.

Предприятие Автоматики ПОЛЬНА АО в г. Перемышель это фирма с более чем семидесятилетними традициями. Уже тридцать лет мы держим твердые позиции отечественного лидера в своей отрасли.

Мы предлагаем Вам широкий ассортимент оборудования для промышленной автоматики, автоматики для теплофикации, систем централизованной смазки, а также аппаратов для дистилляции воды применяемых в различных областях промышленности.

В настоящее время продукцией ПОЛЬНЫ пользуются более 2000 заказчиков. У себя в стране мы являемся единственным производителем подобной продукции.

В 1992 году в результате проведенной приватизации ПОЛЬНА превратилась из государственного предприятия в акционерное общество с государственным капиталом. Акции нашей фирмы внесены в Народный Инвестиционный Фонд. Контрольным пакетом акций владеет Западный НИФ А.О.

В мае 1998 года акции Общества впервые были представлены на Варшавской Фондовой бирже. В 1999 г. был закончен процесс инвестирования. В августе 1999 г был введен в эксплуатацию новейший в Польше литейный цех, который обеспечил нашу потребность в литейных изделиях высокого качества, обеспечил экономию средств и вредное влияние на окружающую среду.

Мы, одни из немногих в отрасли, в течении последних двух лет, обогатили спектр выпускаемой продукции, более чем в три раза возрос ассортимент предлагаемых изделий.

Соответствие нашей фирмы требованиям Системы Обеспечения Качества подтверждено Сертификатом ISO 9001 в 1995 г. фирмой TUV-CERT Berlin Brandenburg. Сертификат является подтверждением того, что мы с одной стороны гарантируем постоянное высокое качество, а с другой стороны является пропуском на высокоразвитые мировые рынки.

Промышленная Автоматика

Регулирующие клапана

Тип Z^®

Регулирующие клапана тип Z применяются в качестве исполнительных элементов в системах автоматики и дистанционного управления для регулирования потоков жидкостей и газов. Широкий диапазон исполнений и конструктивных разновидностей способствует применению данных клапанов во многих отраслях промышленности. Широкий диапазон коэффициентов расхода и регулирующих характеристик. Высокая плотность закрытия в результате применения седел с уплотнением PTFE Применение высококачественных материалов и технологий улучшения поверхностей. Малое рабочее усилие в результате применения разгруженных тарелок. Применяемые многопружинные пневмопривода типа P/R с возможностью изменения типа действия. Оригинальные конструктивные решения запатентованы в Патентном Бюро Р.П.
Тexнические характеристики

Номинальный диаметр	DN 15 ... 250
Номинальное давление	PN 10, 16, 25, 40 ANSI 150, 300
Коэффициент расхода	0,01 ... 630 m³/h
Расходная характеристика	линейная, постояннопроцентная, быстрооткрывающая
Регулируемость	50:1
Плотность закрытия	стандартная по IEC 534/4 класс IV - <0,01% Kvs повышенная по IEC 534/4 класс VI -пузырчатая
Температура	-180 ... +560АC
Материал корпуса	серый чугун 250 (GG 25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
Тип Z^®-1

Регулирующие клапана тип Z-1 применяются в качестве исполнительных элементов в системах автоматики и дистанционного управления для регулирования потоков жидкостей и газов до номинальных давлений PN 400. Широкий диапазон исполнений и конструктивных разновидностей способствует применению данных клапанов во многих отраслях промышленности. Исполнения ограничивающие уровень шума - -поршневые перфорированные тарелки -шумопонижающие пластины -шумопонижающие комплекты. Высокая плотность закрытия V класс по IEC 534/4 Применение высококачественных материалов и технологий улучшения поверхностей. Применяемые многопружинные пневмопривода типа P1/R1 с возможностью изменения типа действия. специальное исполнение для кислотных газов (по NACE MR-0175) и кислорода.
Тexнические характеристики

Номинальный диаметр		DN 15 ... 250
Номинальное давление		PN 10 ... 400 ANSI 600, 900
Коэффициент расхода		0,01 ... 800 m³/h
Расходная характеристика		линейная, постояннопроцентная, быстрооткрывающая
Регулируемость		50:1
Площадь мембраны		стандартная по IEC 534/4 класс IV - <0,01% Kvs повышенная по IEC 534/4 класс V
Температура		-198 ... +650АC
Материал корпуса		углеродистая сталь L20 (GS-C25) сталь L17HMF кислотостойкая сталь L0H18N10M2 (WNr. 1.4408) углеродистые стали ASTM, A216WCB, A217WC9 кислотостойкая сталь ASTM A351 CF-8M
Тип Z^®-2

Регулирующие клапана тип Z-2 применяются в качестве исполнительных элементов в системах автоматики и дистанционного управления для регулирования потоков жидкостей и газов. По типу действия (обратное действие - нажим на шток открывает клапан) и способу крепления привода предназнчены для работы с электро- и электрогидравлическими приводами фирмы Landis&Gyr. Предназначены для применения в теплофикации, вентиляции, климатизации и многих других отраслях промышленности. Широкий диапазон коэффициентов расхода и регулирующих характеристик. Высокая плотность закрытия в результате применения седел с уплотнением PTFE Малое рабочее усилие в результате применения разгруженных тарелок. электро- и электрогидравлические привода с аварийной функцией (клапан закрыт при отсутствии энергии) или без аварийной функции (при отсутствии энергии клапан остается в предыдущем положении)
Тexнические характеристики

Номинальный диаметр		DN 15 ... 150
Номинальное давление		PN 10, 16, 25, 40 ANSI 150, 300
Коэффициент расхода		0,25 ... 320 m³/h
Расходная характеристика		линейная, постояннопроцентная
Регулируемость		50:1
Плотность закрытия		стандартная по IEC 534/4 класс IV - <0,01% Kvs повышенная по IEC 534/4 класс VI -пузырчатая
Температура		-20 ... +350АC
Материал корпуса		серый чугун 250 сфероидальный чугун 400-18 углеродистая сталь L20 кислотостойкая сталь L0H18N10M2
Тип BR22

Регулирующие клапана тип BR22 применяются в качестве исполнительных элементов в системах автоматики и дистанционного управления для регулирования потоков жидкостей и газов. Внутренность клапана и сильфон выполнены из PTFE. Предназначены для агрессивных сред применяемых в химической промышленности. Монолитная конструкция корпуса. Внутреннее тефлоновое покрытие корпуса (PTFE) толщиной 2,5 мм специальные направляющие штока и сальниковой камеры. Простая замена седла в корпусе клапана. Широкий ассортимент применяемых электро - и пневмоприводов
Тexнические характеристики

Номинальный диаметр		DN 25 ... DN 100
Номинальное давление		PN 10, 16 ANSI 150
Коэффициент расхода		0,01 ... 120 m³/h
Расходная характеристика		линейная, постояннопроцентная, быстрооткрывающая
Регулируемость		50:1
Плотность закрытия		стандартная по IEC 534/4 класс IV - <0,01% Kvs повышенная по IEC 534/4 классVI -пузырчатая
Температура		-30 ... +150АC
Материал корпуса		сфероидальный чугун 400-18 (GGG 40.3) Покрытие: PTFE толщиной min. 2,5 mm или PTFE с керамическими втулками Тарелка: PTFE или керамическая Седло: PTFE или керамическое
Тип BR33

Регулирующие клапана тип BR33 относятся к новому поколению клапанов с поворотной тарелкой. Широкий диапазон исполнений и конструктивных разновидностей способствует применению данных клапанов во многих отраслях промышленности. цельная конструкция корпуса клапана. отсутствие момента "отрыва" между тарелкой и седлом. конструкция сальниковой камеры с двойной камерой и втулкой ТА возможность дискретного изменения Кvs без замены тарелки или седла. плотность закрытия ниже 0,01% Kvs высокая регулируемость 200:1
Тexнические характеристики

Номинальный диаметр		DN 25 ... DN 300
Номинальное давление		PN 40; 50 ANSI 150, 300 , ANSI 300 "Sandwich"
Коэффициент расхода		3 ... 1800 m³/h
Расходная характеристика		линейная, постояннопроцентная
Регулируемость		200:1
Плотность закрытия		стандартная по IEC 534/4 класс IV - <0,01% Kvs повышенная по IEC 534/4 класс VI
Температура		-40 ... +250(450)АC
Материал корпуса		углеродистая сталь L 20 (GS-C25) кислотостойкая сталь LOH18N10M2 (WNr 1.4581) H18N10MT (WNr 1.4571) другие материалы: Hastelloy, Monel, Титан - на заказ
Двухседельный регулирующие клапан 10000 DG

Двухседельные регулирующие клапана тип 10 000 DG с частично разгруженной тарелкой применяются в качестве исполнительных элементов в системах автоматики и дистанционного управления для регулирования потоков жидкостей и газов. Широкий диапазон исполнений и конструктивных разновидностей способствует применению данных клапанов во многих отраслях промышленности. Широкий диапазон коэффициентов расхода и регулирующих характеристик. Высокая плотность закрытия в результате применения седел с уплотнением PTFE Применение высококачественных материалов и технологий улучшения поверхностей. Малое рабочее усилие в результате применения разгруженных тарелок. возможность применения греющего кожуха.
Тexнические характеристики

Номинальный диаметр		DN 20 ... 300
Номинальное давление		PN 10, 16, 25, 40, 63, 100, 160 ANSI 150, 300, 600
Коэффициент расхода		4 ... 1930 m³/h
Расходная характеристика		линейная, постояннопроцентная, быстрооткрывающая
Регулируемость		50:1
Плотность закрытия		стандартная по IEC 534/4 класс IV - <0,01% Kvs повышенная по IEC 534/4 класс VI
Температура		-180 ... +650АC
Материал корпуса		углеродистая сталь L20 (GS-C25) кислотостойкая сталь LOH18N10M2 (WNr 1.4408) другие материалы - по согласованию.
Односедельный регулирующие клапан 10000 А

Односедельные регулирующие клапана тип 10 000 А с частично разгруженной тарелкой применяются в качестве исполнительных элементов в системах автоматики и дистанционного управления для регулирования потоков жидкостей и газов. Широкий диапазон исполнений и конструктивных разновидностей способствует применению данных клапанов во многих отраслях промышленности. Широкий диапазон коэффициентов расхода и регулирующих характеристик. Высокая плотность закрытия в результате применения седел с уплотнением PTFE Применение высококачественных материалов и технологий улучшения поверхностей.
Тexнические характеристики

Номинальный диаметр		DN 20 ... 300
Номинальное давление		PN 10, 16
Коэффициент расхода		5,2 ... 1330 m³/h
Расходная характеристика		линейная, постояннопроцентная, быстрооткрывающая
Регулируемость		50:1
Плотность закрытия		стандартная по IEC 534/4 класс IV - <0,01% Kvs
Температура		0 ... +250АC
Материал корпуса		серый чугун 250 (GG 25) сфероидальный чугун 400-18 (GGG 40.3)

Трехходовые регулирующие клапана ZTM и ZTR

Трехходовые регулирующие клапана типа ZTM и ZTR предназначены для смешивания двух потоков или разделения одного потока на два.
Они применяются в системах климатизации, промышленных и коммунальных отопительных системах, а также для регулирования потока воды в системах охлаждения двигателей большой мощности и т.п.

Тexнические характеристики

Номинальный диаметр

DN 20 ... 150

Номинальное давление

PN 10, 16

Коэффициент расхода

5 ... 232 m³/h

Расходная характеристика

линейная

Плотность закрытия

стандартная по IEC 534/4 класс IV - <0,01% Kvs

Температура

0 ... +250АC

Материал корпуса

серый чугун 250 (GG 25)
сфероидальный чугун 400-18 (GGG 40.3

Регулирующие клапана с муфтовым присоединением

Тип

Регулирующие клапана тип ZG применяются в качестве регулирующих или отсекающих поток элементов. Предназначены для холодной и горячей воды, водяного пара, антифризов и других сред с температурой не превышающей 150АC, а также негорючих газов при температуре до 80АC. устойчивость к кавитации и аэродинамическому шуму. прямое действие (клапан закрывается при нажатии на шток) и обратное действие (клапан открывается при нажатии на шток) возможность работы при больших перепадах давления. универсальность монтажа в системе. малые габариты.
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... DN 32
	Номинальное давление	PN 16; 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Расходная характеристика	линейная или модифицированная.
	Монтаж	приварной, муфтовый и фланцевый
	Электропривода	Honeywell, Johnson Controls, Landis&Staefa
	Материал корпуса	сфероидальный чугун 400-18 (GGG 40.3) тарелка, шток: кислотостойкая сталь H17N2 седло, сальниковая камера, заглушка латунь: MO59 уплотнение: EPDM
	Температура	+150 (80)АC
	Трехходовые регулирующие клапана с муфтовым присоединением

Регулирующие клапана тип ZGM применяются в качестве регулирующих, отсекающих или изменяющих направление потока элементов. Предназначены для холодной и горячей воды, водяного пара, антифризов и других сред с температурой не превышающей 150АC, а также негорючих газов при температуре до 80АC. ZGM1 - трехходовой смешивающий или разделяющий клапан ZGM2 - трехходовой смешивающий клапан устойчивость к кавитации и аэродинамическому шуму. возможность работы при больших перепадах давления. универсальность монтажа в системе. малые габариты.
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... DN 32
	Номинальное давление	PN 16; 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Температура	+150 (80)АC
	Монтаж	приварной, муфтовый и фланцевый
	Электропривода	Honeywell, Johnson Controls, Landis&Staefa
	Материал корпуса	сфероидальный чугун 400-18 (GGG 40.3) тарелка, шток: кислотостойкая сталь H17N2 седло, сальниковая камера: латунь MO59 уплотнение: EPDM

Автоматика для теплофикации

Фланцевые регуляторы

	Тип ZSN-1

Регуляторы тип ZSN1 предназначены для регулирования заданного давления в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование давления за регулятором (редуктор) регулятор нормально открытый высокая точность регулирования односедельный с разгруженной тарелкой.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 100
	Номинальное давление		PN 16, 25, 40
	Коэффициент расхода		1,0 ... 125 m³/h
	Диапазон настройки		40...160; 100...400; 200...800; 280...1120 kPa
	Температура среды		0 ... +200АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Мембрана		EPDM + полиэстровая ткань
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Тип ZSN-2

Регуляторы тип ZSN2 предназначены для регулирования заданного давления в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование давления за регулятором (редуктор с усилителем) регулятор нормально открытый высокая точность регулирования. односедельный с разгруженной тарелкой.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 50
	Номинальное давление		PN 16, 25, 40
	Коэффициент расхода		1,0 ... 32 m³/h
	Диапазон настройки		10...100; 40...400; 100...1000 kPa
	Температура среды		0 ... +150АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Мембрана		EPDM + полиэстровая ткань
	Тип ZSN-3

Регуляторы тип ZSN3 предназначены для регулирования заданного давления в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование давления за регулятором регулятор нормально закрытый высокая точность регулирования односедельный с разгруженной тарелкой.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 100
	Номинальное давление		PN 16, 25, 40
	Диапазон настройки		40...160; 100...400; 200...800; 280...1120 kPa
	Температура среды		0 ... +200АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Мембрана		EPDM + полиэстровая ткань
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Тип ZSN-5

Регуляторы тип ZSN5 предназначены для регулирования заданного перепада давлений в технологических системах соединенных с входом или выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений в системе соединенной последовательно с регулятором регулятор нормально открытый высокая точность регулирования односедельный с разгруженной тарелкой.
	Тexнические характеристики

		Номинальный диаметр		DN 15 ... 100
		Номинальное давление		PN 16, 25, 40
		Коэффициент расхода		1,0 ... 125 m³/h
		Диапазон настройки		10...40; 20...80; 40...160; 80...320 kPa
		Температура среды		0 ... +200АC
		Max. Δp на клаl		1,2 MPa (1,0MPa)
		Материалы
		Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
		Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
		Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
		Мембрана		EPDM + полиэстровая ткань
		Регулятор перепада давлений прямого действия с ограничением по расходу тип ZSN-6

Регуляторы тип ZSN 6 предназначенны для регулирования заданного перепада давлений в технологических системах соединенных с входом или выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений с ограничением по расходу в системе соединенной последовательно с регулятором (монтаж на обратной линии) . регулятор нормально открытый. высокая точность регулирования. односедельный с разгруженной тарелкой.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 100
	Номинальное давление		PN 16, 25, 40
	Коэффициент расхода		1,0 ... 125 m³/h
	Диапазон настройки		10...40; 20...80; 40...160; 80...320 kPa
	Температура среды		0 ... +150АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Мембрана		EPDM + полиэстровая ткань
	Регулятор перепада давлений прямого действия тип ZSN-7

Регуляторы тип ZSN 7 предназначены для регулирования заданного перепада давлений в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений в системе соединенной последовательно с регулятором регулятор нормально закрытый высокая точность регулирования односедельный с разгруженной тарелкой.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 100
	Номинальное давление		PN 16, 25, 40
	Коэффициент расхода		1,0 ... 125 m³/h
	Диапазон настройки		10...40; 20...80; 40...160; 80...320 kPa
	Температура среды		0 ... +150АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Мембрана		EPDM + полиэстровая ткань
	Регулятор расхода прямого действия тип ZSN-8

Регуляторы тип ZSN 8 предназначены для регулирования заданного расхода в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 100
	Номинальное давление		PN 16, 25, 40
	Коэффициент расхода		1,0 ... 125 m³/h
	Диапазон настройки		для Δp=20 kPa 4...40 %Kvs для Δp=50 kPa 7...70 %Kvs
	Температура среды		0 ... +150АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Мембрана		EPDM + полиэстровая ткань
	Регулятор перепада давлений и расхода прямого действия тип ZSN-9

Регуляторы тип ZSN 9 предназначены для регулирования заданного перепада давлений и расхода в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений и расхода в системе соединенной последовательно с регулятором (монтаж на подающей линии) . высокая точность регулирования. односедельный с разгруженной тарелкой.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 100
	Номинальное давление		PN 16, 25, 40
	Коэффициент расхода		1,0 ... 125 m³/h
	Диапазон настройки		10...40; 20...80; 40...160; 80...320 kPa
	Температура среды		0 ... +150АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Корпус		серый чугун 250 (GG-25) cфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Мембрана		EPDM + полиэстровая ткань
	Регулятор перепада давлений прямого действия с электромагнитным управлением тип ZSN-10

Регуляторы тип ZSN 10 предназначены для регулирования заданного перепада давлений в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений в системе соединенной последовательно с регулятором регулятор нормально открытый переход из состояния регулирования перепада давлений к отсечению потока происходит при подаче напряжения на управляющий электромагнит клапана. высокая точность регулирования односедельный с разгруженной тарелкой.
	Тexнические характеристики

	Номинальный диаметр		DN 15 ... 100
	Номинальное давление		PN 16, 25, 40
	Коэффициент расхода		1,0 ... 125 m³/h
	Диапазон настройки		10...40; 20...80; 40...160; 80...320 kPa
	Температура среды		0 ... +150АC
	Max. Δp на клаl		1,2 MPa (1,0MPa)
	Материалы
	Корпус		серый чугун 250 (GG-25) сфероидальный чугун 400-18 (GGG 40.3) углеродистая сталь L20 (GS-C25) кислотостойкая сталь L0H18N10M2 (WNr. 1.4408)
	Тарелка и седло		кислотостойкая сталь H18N10MT (WNr. 1.4571)
	Кожух привода		углеродистая сталь 20 (1.0402) кислотостойкая сталь 1H18N9T (WNr. 1.4541)
	Мембрана		EPDM + полиэстровая ткань

Регуляторы с муфтовым присоединением

Регуляторы тип ZSG1 предназначены для регулирования заданного давления в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование давления за регулятором (редуктор) регулятор нормально открытый высокая точность регулирования односедельный с разгруженной тарелкой. полная герметичность в стандартном исполнении разнообразие присоединений, легкий монтаж
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... 32
	Номинальное давление	PN 16, 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Диапазон настройки	10...100; 10...200; 20...400 kPa
	Температура среды	0 ... +150АC (80АC)
	Присоединение	углеродистая сталь 20 под сварку
	Материалы
	Корпус	сфероидальный чугун GGG 40.3
	Тарелка	кислотостойкая сталь WNr. 1.4571
	Седло	латунь MO59
	Мембрана	EPDM и полиэстровая ткань
	Присоединение	углеродистая сталь 20 под сварку
	Тип ZSG 3

Регуляторы тип ZSG 3 предназначены для регулирования заданного давления в технологических системах соединенных с входом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование давления за регулятором, регулятор нормально закрытый высокая точность регулирования односедельный с разгруженной тарелкой. полная герметичность в стандартном исполнении разнообразие присоединений, легкий монтаж
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... 32
	Номинальное давление	PN 16, 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Диапазон настройки	10...100; 10...200; 20...400 kPa
	Температура среды	0 ... +150АC (80АC)
	Материалы
	Корпус	сфероидальный чугун GGG 40.3
	Тарелка	кислотостойкая сталь WNr. 1.4571
	Седло	латунь MO59
	Мембрана	EPDM и полиэстровая ткань
	Присоединение	углеродистая сталь 20 под сварку
	Тип ZSG-5

Регуляторы тип ZSG 5 предназначены для регулирования заданного перепада давлений в технологических системах соединенных с выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений в системе соединенной последовательно с регулятором регулятор нормально открытый высокая точность регулирования односедельный с разгруженной тарелкой. разнообразие присоединений, легкий монтаж
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... 32
	Номинальное давление	PN 16, 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Диапазон настройки	10...100; 10...200; 20...400 kPa
	Температура среды	0 ... +150АC (80АC)
	Материалы
	Корпус	сфероидальный чугун GGG 40.3
	Тарелка	кислотостойкая сталь WNr. 1.4571
	Присоединение	углеродистая сталь 20 под сварку
	Седло	латунь MO59
	Мембрана	EPDM и полиэстровая ткань
	Регулятор перепада давлений прямого действия с ограничением по расходу тип ZSG-6

Регуляторы тип ZSG 6 предназначены для регулирования заданного перепада давлений и ограничений по расходу в технологических системах соединенных с входом клапана регулятора но обратной линии. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений с ограничением по расходу в системе соединенной последовательно с регулятором (монтаж на обратной линии) . регулятор нормально открытый. высокая точность регулирования. односедельный с разгруженной тарелкой. разнообразие присоединений, легкий монтаж
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... 32
	Номинальное давление	PN 16, 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Диапазон настройки	10...100; 10...200; 20...400 kPa
	Температура среды	0 ... +150АC (80АC)
	Материалы
	Корпус	сфероидальный чугун GGG 40.3
	Тарелка	кислотостойкая сталь WNr. 1.4571
	Седло	латунь MO59
	Мембрана	EPDM и полиэстровая ткань
	Регулятор перепада давлений прямого действия тип ZSG-7

Регуляторы тип ZSG 7 предназначены для регулирования заданного перепада давлений в технологических системах соединенных с входом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений в системе соединенной последовательно с регулятором регулятор нормально закрытый высокая точность регулирования односедельный с разгруженной тарелкой. разнообразие присоединений, легкий монтаж
	Тexницеские характеристики

	Номинальный диаметр	DN 15 ... 32
	Номинальное давление	PN 16, 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Диапазон настройки	10...100; 10...200; 20...400 kPa
	Температура среды	0 ... +150АC (80АC)
	Материалы
	Корпус	сфероидальный чугун GGG 40.3
	Тарелка	кислотостойкая сталь WNr. 1.4571
	Седло	латунь MO59
	Мембрана	EPDM и полиэстровая ткань
	Присоединение	углеродистая сталь 20 под сварку
	Регулятор расхода прямого действия тип ZSG-8

Регуляторы тип ZSG 8 предназначены для регулирования заданного расхода в технологических системах соединенных с входом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулятор расхода регулятор нормально открытый высокая точность регулирования односедельный с разгруженной тарелкой. разнообразие присоединений, легкий монтаж
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... 32
	Номинальное давление	PN 16, 25 ANSI 150
	Диапазон настройки	для Δp=20 kPa 4...40 %Kvs для Δp=50 kPa 7...70 %Kvs
	Температура среды	0 ... +150АC (80АC)
	Коэффициент расхода	1 ... 10 m³
	Материалы
	Корпус	сфероидальный чугун GGG 40.3
	Тарелка	кислотостойкая сталь WNr. 1.4571
	Седло	латунь MO59
	Мембрана	EPDM и полиэстровая ткань
	Присоединение	углеродистая сталь 20 под сварку
	Регулятор перепада давлений и расхода прямого действия тип ZSG-9

Регуляторы тип ZSG 9 предназначены для регулирования заданного перепада давлений и расхода в технологических системах соединенных с входом или выходом клапана регулятора. Применяются в тепловых системах, промышленных процессах для холодной и горячей воды, водяного пара, воздуха и негорючих газов. регулирование перепада давлений и расхода в системе соединенной последовательно с регулятором (монтаж на подающей или обратной линии) . высокая точность регулирования. односедельный с разгруженной тарелкой. разнообразие присоединений, легкий монтаж
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... 32
	Номинальное давление	PN 16, 25 ANSI 150
	Коэффициент расхода	1 ... 10 m³/h
	Диапазон настройки	10...100; 10...200; 20...400 kPa
	Температура среды	0 ... +150АC (80АC)
	Материалы
	Корпус	сфероидальный чугун GGG 40.3
	Тарелка	кислотостойкая сталь WNr. 1.4571
	Седло	латунь MO59
	Мембрана	EPDM и полиэстровая ткань
	Присоединение	углеродистая сталь 20 под сварку

Регулирующие клапана с муфтовым присоединением

	Регулирующие клапана с муфтовым присоединением ZG

Регулирующие клапана тип ZG применяются в качестве регулирующих или отсекающих поток элементов. Предназначены для холодной и горячей воды, водяного пара, антифризов и других сред с температурой не превышающей 150АC, а также негорючих газов при температуре до 80АC. устойчивость к кавитации и аэродинамическому шуму прямое действие (клапан закрывается при нажатии на шток) и обратное действие (клапан открывается при нажатии на шток) возможность работы при больших перепадах давления универсальность монтажа в системе малые габариты
	Тexнические характеристики

	Номиналный диаметр	DN 15 ... DN 32
	Номинальное давление	PN 16; 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Расходная характеристика	линейная или модифицированная.
	Температура	+150 (80)АC
	Монтаж	приварной, муфтовый и фланцевый
	Электропривода	Honeywell, Johnson Controls, Landis&Staefa
	Материал корпуса	сфероидальный чугун 400-18 (GGG 40.3) тарелка, шток: кислотостойкая сталь H17N2 седло, сальниковая камера, заглушка: латунь MO59 уплотнение: EPDM
	Трехходовые регулирующие клапана с муфтовым присоединением ZGM

Регулирующие клапана тип ZGM применяются в качестве регулирующих, отсекающих или изменяющих направление потока элементов. Предназначены для холодной и горячей воды, водяного пара, антифризов и других сред с температурой не превышающей 150АC, а также негорючих газов при температуре до 80АC. ZGM1 - трехходовой смешивающий или разделяющий клапан ZGM2 - трехходовой смешивающий клапан устойчивость к кавитации и аэродинамическому шуму возможность работы при больших перепадах давления универсальность монтажа в системе малые габариты
	Тexнические характеристики

	Номинальный диаметр	DN 15 ... DN 32
	Номинальное давление	PN 16; 25 ANSI 150
	Коэффициент расхода	0,5 ... 10 m³/h
	Температура	+150 (80)АC
	Монтаж	приварной, муфтовый и фланцевый
	Электропривода	Honeywell, Johnson Controls, Landis&Staefa
	Материал корпуса	сфероидальный чугун 400-18 (GGG 40.3) тарелка, шток: кислотостойкая сталь H17N2 седло, сальниковая камера: латунь MO59 уплотнение: EPDM

ARI Armaturen

АРИ - Ваш партнер по всему миру в области Перекрытия-Регулировки-Отвода и Безопасности жидких и газообразных потоков.

АРИ предоставит услуги быстро, профессионально, надежно и в превосходном качестве, соответствующем Вашим ожиданиям. Нашей целью является Ваша удовлетворенность и длительные партнерские отношения.

Мы ежедневно увеличиваем Ваши преимущества от сотрудничества с АРИ путем непрерывной оптимизации процессов и продукции, а также регулярного индивидуального обучения наших специалистов, которым мы даем все необходимые возможности развития, тем самым мотивируя к достижению максимальных результатов.

И мы, по прежнему, производим только в Германии.

Редукторы давления

ARI-PREDU

Области применения:

промышленные установки, технологии производственных процессов, строительство установок и оборудования и т. п.

Среды: водяной пар, нейтральные газы, пары, жидкости и т. п.

eClass-Nr.:

37011101

Конструкция	Pу	Ду	Материал	Подсоединение	Форма	Температура *корпус	Характеристика
12701	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Диапазон регулирования давления на выходе 0,2-0,6 бар-избыточное давление и привод „DMA 400“
12701	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Диапазон регулирования давления на выходе 0,5-1,2 бар-избыточное давление и привод „DMA 250“
12701	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Диапазон регулирования давления на выходе 0,8-2,5 бар-избыточное давление и привод „DMA 160“
12701	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Диапазон регулирования давления на выходе 2,0-5,0 бар-избыточное давление и привод „DMA 80“
12701	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Диапазон регулирования давления на выходе 4,5-10,0 бар-избыточное давление и привод „DMA 40“
12701	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Диапазон регулирования давления на выходе 8,0-16,0 бар-избыточное давление и привод „DMA 40“
22701	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 0,2-0,6 бар-избыточное давление и привод „DMA 400“
22701	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 0,5-1,2 бар-избыточное давление и привод „DMA 250“
22701	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 0,8-2,5 бар-избыточное давление и привод „DMA 160“
22701	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 2,0-5,0 бар-избыточное давление и привод „DMA 80“
22701	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 4,5-10,0 бар-избыточное давление и привод „DMA 40“
22701	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 8,0-16,0 бар-избыточное давление и привод „DMA 40“
23701	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 0,2-0,6 бар-избыточное давление и привод „DMA 400“
23701	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 0,5-1,2 бар-избыточное давление и привод „DMA 250“
23701	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 0,8-2,5 бар-избыточное давление и привод „DMA 160“
23701	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 2,0-5,0 бар-избыточное давление и привод „DMA 80“
23701	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 4,5-10,0 бар-избыточное давление и привод „DMA 40“
23701	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Диапазон регулирования давления на выходе 8,0-16,0 бар-избыточное давление и привод „DMA 40“
34701	PN 25	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 0,2-0,6 бар-избыточное давление и привод „DMA 400“
34701	PN 25	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 0,5-1,2 бар-избыточное давление и привод „DMA 250“
34701	PN 25	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 0,8-2,5 бар-избыточное давление и привод „DMA 160“
34701	PN 25	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 2,0-5,0 бар-избыточное давление и привод „DMA 80“
34701	PN 25	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 4,5-10,0 бар-избыточное давление и привод „DMA 40“
34701	PN 25	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 8,0-16,0 бар-избыточное давление и привод „DMA 40“
35701	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 0,2-0,6 бар-избыточное давление и привод „DMA 400“
35701	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 0,5-1,2 бар-избыточное давление и привод „DMA 250“
35701	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 0,8-2,5 бар-избыточное давление и привод „DMA 160“
35701	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 2,0-5,0 бар-избыточное давление и привод „DMA 80“
35701	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 4,5-10,0 бар-избыточное давление и привод „DMA 40“
35701	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-60 °C до450 °C	Диапазон регулирования давления на выходе 8,0-16,0 бар-избыточное давление и привод „DMA 40“

Простая и точная регулировка заданных значений Независимая от номинального диаметра регулировка заданных значений

Простая замена пружины и привода 5 заменяемых размеров приводов

Разгрузка от давления при помощи сильфона из инструментальной стали Уплотнение шпинделя при помощи сильфона из инструментальной стали

Температурные регуляторы

ARI-TEMPTROL

Области применения:	промышленные отопительные и вентиляционные системы, жилищное строительство и судостроение
	Среды: жидкости, воздух и пар

Конструкция	Pу	Ду	Материал	Подсоединение	Форма	Температура *корпус	Характеристика
12771	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Стандарт
12772	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до350 °C	Стандарт
12773	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до300 °C	Стандарт
12774	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Проходной	-10 °C до350 °C	Стандарт
12775	PN 16	DN 15-DN100	EN-GJL-250, EN-JL1040	Фланец	Трехходовой	-10 °C до300 °C	Стандарт
22771	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до300 °C	Стандарт
22772	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Стандарт
22773	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до300 °C	Стандарт
22774	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Стандарт
22775	PN 16	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Трехходовой	-10 °C до300 °C	Стандарт
23771	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до300 °C	Стандарт
23772	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Стандарт
23773	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до300 °C	Стандарт
23774	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Проходной	-10 °C до350 °C	Стандарт
23775	PN 25	DN 15-DN100	EN-GJS-400-18U-LT, EN-JS1049	Фланец	Трехходовой	-10 °C до300 °C	Стандарт
35771	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-10 °C до300 °C	Стандарт
35772	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-10 °C до350 °C	Стандарт
35773	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-10 °C до300 °C	Стандарт
35774	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Проходной	-10 °C до350 °C	Стандарт
35775	PN 40	DN 15-DN100	GP240GH+N, 1.0619+N	Фланец	Трехходовой	-10 °C до300 °C	Стандарт
55771	PN 40	DN 15-DN100	GX5CrNiMo19-11-2, 1.4408	Фланец	Проходной	-10 °C до300 °C	Стандарт
55772	PN 40	DN 15-DN100	GX5CrNiMo19-11-2, 1.4408	Фланец	Проходной	-10 °C до350 °C	Стандарт
55773	PN 40	DN 15-DN100	GX5CrNiMo19-11-2, 1.4408	Фланец	Проходной	-10 °C до300 °C	Стандарт
55774	PN 40	DN 15-DN100	GX5CrNiMo19-11-2, 1.4408	Фланец	Проходной	-10 °C до350 °C	Стандарт
55775	PN 40	DN 15-DN100	GX5CrNiMo19-11-2, 1.4408	Фланец	Трехходовой	-10 °C до300 °C	Стандарт
72771	PN 16	DN 15-DN 50	CuSn5Zn5Pb5-C, CC491K	Фланец	Проходной	-10 °C до300 °C	Стандарт
72773	PN 16	DN 15-DN 50	CuSn5Zn5Pb5-C, CC491K	Фланец	Проходной	-10 °C до300 °C	Стандарт
72775	PN 16	DN 15-DN 50	CuSn5Zn5Pb5-C, CC491K	Фланец	Трехходовой	-10 °C до300 °C	Стандарт

Регулирующие клапаны

STEVI BR405

Запорный проходной клапан с фланцами, с электрическими или пневматическими приводами, DN 15 - 500, PN 16, PN 16 – PN 40, материал: EN-JL1040, EN-JS1049, 1.0619+N, 1.4408

STEVI BBD BR415

Подробнее

Продувочный (шламовый) клапан, проходной, с пневматическим приводом, DN 25 - 50, PN 40, материал: 1.0619+N

Подробнее

STEVI BR440

Регулирующий клапан, проходной, с электрическими или пневматическими приводами DN 15 - 150, 1/2''-2'', PN 16 – PN 40, материалы: EN-JL1040, EN-JS1049, 1.0619+N, 1.4408

Подробнее

STEVI BR470 / 422

Регулирующий клапан, проходной, для повышенных нагрузок, с электрическими или пневматическими приводами, DN 15 - 150, PN16 – PN40, материалы: EN-JL1040, EN-JS1049, 1.0619+N

STEVI BR470 ANSI

Регулирующий клапан ANSI, проходной, с электрическими или пневматическими приводами, 1''-8'', ANSI300, материал: SA216WCB

Подробнее

STEVI BR450 / 423

Регулирующий клапан, трехходовой, с электрическими или пневматическими приводами, DN 15 – 150, PN 16 – PN 40, материалы: EN-JL1040, EN-JS1049, 1.0619+N, 1.4408
