Задвижки по норме API

C09 2

Материальное исполнение

Стальные клиновые задвижки сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Клиновые задвижки отвечают требованиям норм API 600, API 6D ASME B 16.34.

Использование Задвижки могут использоваться для воды, неорганической или органической кислоты, пара, масла, воздуха, углеводородов, нефти и нефтяных продуктов.

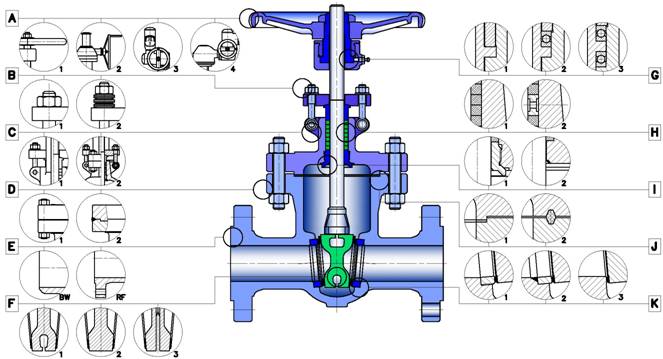

Конструктивное исполнение задвижек

А– Управление

1. Вручную,

2. Вручную с помощью

редуктора,

3. Электроприводом,

4. Электроприводом с

редуктором

B–Нажимное устройство сальникового уплотнения при работе с циклическими колебаниями давления или при высоких давлениях и температурах предпочтительно применяется сжатие сальника с помощью тарельчатых пружин, которые обеспечивают постоянную силу нажима на сальник.

C — Исполнение хомута

Хомут является отдельной деталью, закрепленной болтами к крышке, или может быть выполнен как одно целое с крышкой

D – Исполнение крышки

1. Самоуплотняющаяся крышка применяется при большом давлении, высокой температуре и в случаях с циклическими колебаниями давления 2. Крышка соединена с корпусом болтами

3. Крышка приварена к корпусу

E — Присоединение к

трубопроводу

Фланцевое- грубый соединительный выступ - гладкий соединительный выступ - выступ/впадина- шип/паз- RTJ

Приварное - концы под приварку по заданию заказчика

F — Исполнение клина

1. Упругий

2. Цельный

3. Составной

G- Установка гайки

шпинделя

В зависимости от управляющего

момента используются:

1. Установка на втулке

2. Комбинация втулки и

подшипника

3. Установка на двух аксиально-

упорных подшипниках

H – Исполнение

сальникового уплотнения

1. Стандартное

2. Двойной сальник с разделительной втулкой –применяется в соответствии с условиями работы

I — Исполнение обратного

затвора

Резьбовой вкладыш в крышке выполнен как одно целое с крышкой

J - Уплотнение крышки

Class 150, 300 – выступ/впадина

Class 600, 900 - RTJ кольцо

Class 1500, 2500 -самоуплотняющаяся крышка

K - Исполнение седел

Седло ввинчено в корпус седло вложено в корпус и заварено

Седло выполнено путем

наплавки на корпусе

ЗАДВИЖКИ

S38

Дизайн

Материальное исполнение

Клиновые задвижки производятся из углеродистых, легированных и нержавеющих сталей. Материальное исполнение арматуры возможно приспособить пожеланиям заказчика так, чтобы оно максимально отвечало условиям эксплуатации Задвижки могут использоваться для воды, неорганической или органической кислоты, пара, масла, воздуха, углеводородов, нефти и нефтяных продуктов

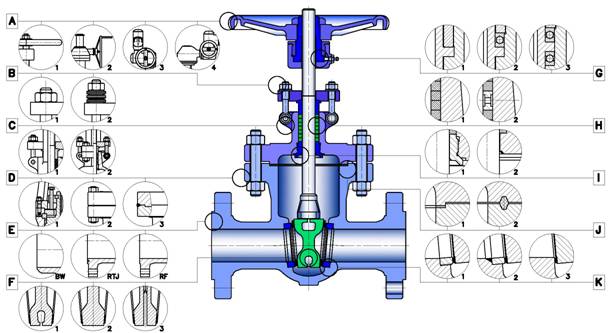

Конструктивное исполнение задвижек

А– Управление

Вручную, вручную с помощью редуктора, электроприводом, электроприводом с редуктором

B–Нажимное устройство сальникового уплотнения при работе с циклическими колебаниями давления или при высоких давлениях и температурах предпочтительно применяется сжатие сальника с помощью тарельчатых пружин, которые обеспечивают постоянную силу нажима на сальник.

C — Исполнение хомута

D – Исполнение крышки

Крышка соединена с корпусом болтами

Крышка приварена к корпусу

E — Присоединение к

трубопроводу

Фланцевое - грубый соединительный выступ - гладкий соединительный выступ - выступ/впадина- шип/паз- RTJ

Приварное - концы под приварку по заданию заказчика

F — Исполнение клина

1. Упругий

2. Цельный

3. Составной

G- Установка гайки

шпинделя

В зависимости от управляющего

момента используются:

1. Установка на втулке

2. Комбинация втулки и

подшипника

3. Установка на двух аксиально-

упорных подшипниках

H – Исполнение

сальникового уплотнения

1. Стандартное

2. Двойной сальник с разделительной втулкой – применяется в соответствии с условиями работы

I — Исполнение обратного

Затвора резьбовой вкладыш в крышке выполнен как одно целое с крышкой

J - Уплотнение крышки

PN 16 - PN 63 - выступ/впадина

PN 100 - RTJ кольцо

K - Исполнение седел

Седло ввинчено в корпус седло вложено в корпус и заварено седло выполнено путем наплавки на корпусе

Муромский завод трубопроводной арматуры

ЗАО «ПО «МЗТА» — один из ведущих производителей трубопроводной арматуры в Российской федерации.

Основными направлениями деятельности предприятия являются: производство и поставка задвижек стальных литых клиновых DN 50-800 мм, PN 1,6 -16 Мпа, а также цельносварных шаровых кранов DN 32-400, PN 1,6 МПа и дисковых поворотных затворов DN 50-1200 PN 1,0-1,6 МПа, которые широко используются при транспортировке газа, воздуха, нефти, мазутов, масел.

Миссия ЗАО «ПО МЗТА» заключается в производстве качественной продукции для нужд нефтегазового комплекса, химической, пищевой, горнодобывающей, целлюлозно-бумажной промышленности и жилищно-коммунального хозяйства.

Производство задвижек клиновых стальных литых:

1) 30с41нж (30с541нж, 30с941нж, 30лс41нжХЛ, 30лс541нжХЛ, 30лс941нжХЛ) Ду50-800 Ру-16

2) 30с64нж (30с564нж, 30с964нж, 30лс64нжХЛ, 30лс564нжХЛ, 30лс964нжХЛ) Ду50-800 Ру25

3) 30с15нж (30с515нж, 30с915нж, 30лс15нжХЛ,) Ду50-400 Ру40
Класс герметичности "А", "В" (газ, нефть, вода, пар)

ЗАДВИЖКИ PN16

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-93 Срок службы не менее 10 лет. Гарантия 18 месяцев.

ТАБЛИЧНЫЕ ФИГУРЫ

30с41нж

30с541нж

30с941нж

30лс41нж

30лс541нж

30лс941нж

30нж41нж

30нж941нж

Показатели назначения

Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды:

от −40°С до +450°С

Условия эксплуатации:

У1

Минимальная температура окружающего воздуха:

−40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87

Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87

Болт откидной: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ

Набивка сальника: АГИ, ТРГ

Маховик: сталь25Л

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

1 — клин двухдисковый (клин задвижки состоит из двух дисков — для Ду 50—300) или клин цельной упругий (для Ду350—700), 2 — палец, 3 — корпус, 4 — гайка, 5 — шпонка, 6 — подшипники упорные (установлены на задвижках Ду 150—700), 7 — маховик, 8 — гайка шпинделя, 9 — болт откидной (Ду 50,80,100) или болт анкерный (Ду150—700), 10 — гайка, 11 — шайба, 12 — крышка сальника, 13 — сальник, 14 — ось, 15 — кольцо подсальниковое, 16 — крышка, 17 — прокладка, 18 — шпиндель.

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	D_Oпр.	Масса, кг
50	180	160	125	4	18	290	355	160	—	16,92
80	210	195	160	8/4	18	360	425	160	—	28,59
100	230	215	180	8	18	390	490	210	—	38,96
125	255	245	210	8	18	470	600	210	—	61
150	280	280	240	8	22	565	715	320	—	82,62
200	330	335	295	12	22	695	900	320	—	124,14
250	450	405	355	12	26	855	1120	400	—	242
300	500	460	410	12	26	1000	1310	460	—	314,37
350	550	520	470	16	26	1220	1570	460	—	465
400	600	580	525	16	30	1440	1850	502	—	640

Показатели назначения

Рабочая среда:

Температура рабочей среды:

от −40°С до +450°С

Условия эксплуатации:

У1

Минимальная температура окружающего воздуха:

−40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87

Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87

Болт откидной: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ

Набивка сальника: АГИ, ТРГ

Маховик: сталь25Л

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	Масса, кг
350	550	520	470	16	26	1220	1570	460	465
400	600	580	525	16	30	1440	1850	502	640
500	700	710	650	20	33	1560	2150	550	1233
600	800	840	770	20	36/39	1680	2305	—	1400
700	900	910	840	24	36/39	1870	2610	—	2550

Показатели назначения

Рабочая среда:

Температура рабочей среды:

от −40°С до +450°С

Условия эксплуатации:

У1

Минимальная температура окружающего воздуха:

−40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ1759.5—87

Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

1 — клин двухдисковый
(клин задвижки состоит из двух дисков
— для Ду 50—300) или
клин цельной упругий (для Ду350—700),
2 — палец,
3 — корпус,
4 — кольцо резьбовое,
5 — подшипники упорные
(установлены на задвижках Ду 150—700),
6 — гайка шпинделя,
7 — болт откидной (Ду 50,80,100)
или болт анкерный (Ду150—700),
8 — гайка,
9 — шайба,
10 — крышка сальника,
11 — сальник,
12 — кольцо подсальниковое,
13 — ось,
14 — крышка,
15 — прокладка,
16 — шпиндель,
17 — гайка,
18 — шпилька.

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H,мм	H₁, мм	Масса, кг
50	180	160	125	4	18	290	355	17
80	210	195	160	8/4	18	360	425	28,5
100	230	215	180	8	18	390	490	39
125	255	245	210	8	18	470	600	61
150	280	280	240	8	22	565	715	83
200	330	335	295	12	22	695	900	125
250	450	405	355	12	26	855	1120	242
300	500	460	410	12	26	1000	1310	315
350	550	520	470	16	26	1220	1570	465
400	600	580	525	16	30	1440	1850	640
500	700	710	650	20	33	1560	2150	1233
600	800	840	770	20	36/39	1680	2305	1600
700	900	910	840	24	36/39	1870	2610	2550

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки.

Показатели назначения

Рабочая среда:

Температура рабочей среды:

от −60°С до +450°С (для жаростойкого исполнения до +550°С)

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59—1

Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87

Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87

Болт откидной: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07×25Н13

Наплавка на клине: 13×25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	D_Oпр.	Масса, кг
50	180	160	125	4	18	290	355	160	—	16,92
80	210	195	160	8/4	18	360	425	160	—	28,59
100	230	215	180	8	18	390	490	210	—	38,96
125	255	245	210	8	18	470	600	210	—	61
150	280	280	240	8	22	565	715	320	—	82,62
200	330	335	295	12	22	695	900	320	—	124,14
250	450	405	355	12	26	855	1120	400	—	242
300	500	460	410	12	26	1000	1310	460	—	314,37
350	550	520	470	16	26	1220	1570	460	—	465
400	600	580	525	16	30	1440	1850	502	—	640

Показатели назначения

Рабочая среда:

Температура рабочей среды:

от −60°С до +450°

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59—1

Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87

Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87

Болт откидной: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	Масса, кг
350	550	520	470	16	26	1220	1570	460	465
400	600	580	525	16	30	1440	1850	502	640
500	700	710	650	20	33	1560	2150	550	1233
600	800	840	770	20	36/39	1680	2305	—	1400
700	900	910	840	24	36/39	1870	2610	—	2550

Показатели назначения

Рабочая среда:

Температура рабочей среды:

от −60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59—1

Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87

Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	Масса, кг
50	180	160	125	4	18	290	355	17
80	210	195	160	8/4	18	360	425	28,5
100	230	215	180	8	18	390	490	39
125	255	245	210	8	18	470	600	61
150	280	280	240	8	22	565	715	83
200	330	335	295	12	22	695	900	125
250	450	405	355	12	26	855	1120	242
300	500	460	410	12	26	1000	1310	315
350	550	520	470	16	26	1220	1570	465
400	600	580	525	16	30	1440	1850	640
500	700	710	650	20	33	1560	2150	1233
600	800	840	770	20	36/39	1680	2305	1600
700	900	910	840	24	36/39	1870	2610	2550

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Показатели назначения

Рабочая среда:

Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

Температура рабочей среды:

от −60°С до +565°

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение

Корпус: 12Х18Н9ТЛ

Крышка: 12Х18Н9ТЛ

Клин (диски): 12Х18Н9ТЛ

Шпиндель: 12Х18Н9Т

Гайка шпинделя: латунь ЛС59—1

Гайка: 12Х18Н9Т

Шпилька, болт: 45Х14Н14В2М

Болт откидной: 45Х14Н14В2М

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л, 20ГЛ

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 04Х19Н9С2

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	D_Oпр.	Масса, кг
50	180	160	125	4	18	290	355	160	—	16,92
80	210	195	160	8/4	18	360	425	160	—	28,59
100	230	215	180	8	18	390	490	210	—	38,96
125	255	245	210	8	18	470	600	210	—	61
150	280	280	240	8	22	565	715	320	—	82,62
200	330	335	295	12	22	695	900	320	—	124,14
250	450	405	355	12	26	855	1120	400	—	242
300	500	460	410	12	26	1000	1310	460	—	314,37
350	550	520	470	16	26	1220	1570	460	—	465

Показатели назначения

Рабочая среда:

Температура рабочей среды:

от −60°С до +565°С

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение

Корпус: 12Х18Н9ТЛ

Крышка: 12Х18Н9ТЛ

Клин (диски): 12Х18Н9ТЛ

Шпиндель: 12Х18Н9Т

Гайка шпинделя: латунь ЛС59—1

Гайка: 12Х18Н9Т

Шпилька, болт: 45Х14Н14В2М

Болт откидной или анкерный: 45Х14Н14В2М

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л, 20ГЛ

Наплавка на кольце в корпусе: 12Х18Н9ТЛ

Наплавка на клине: 12Х18Н9ТЛ

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁	n	d, мм	H, мм	H₁, мм	Масса, кг
50	180	160	125	4	18	290	355	17
80	210	195	160	8/4	18	360	425	28,5
100	230	215	180	8	18	390	490	39
125	255	245	210	8	18	470	600	61
150	280	280	240	8	22	565	715	83
200	330	335	295	12	22	695	900	125
250	450	405	355	12	26	855	1120	242
300	500	460	410	12	26	1000	1310	315
350	550	520	470	16	26	1220	1570	465
400	600	580	525	16	30	1440	1850	640
500	700	710	650	20	33	1560	2150	1233
600	800	840	770	20	36/39	1680	2305	1600
700	900	910	840	24	36/39	1870	2610	2550

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

ЗАДВИЖКИ PN25

ТАБЛИЧНЫЕ ФИГУРЫ

30с64нж

30с564нж

30с964нж

30лс64нж

30лс564нж

30лс964нж

30нж64нж

30нж964нж

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ

Набивка сальника АГИ, ТРГ

Маховик: сталь25Л

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

1 — клин двухдисковый (клин задвижки состоит из двух дисков — для Ду 50—300) или клин цельной упругий (для Ду400—700), 2 — палец, 3 — корпус, 4 — гайка, 5 — шпонка, 6 — подшипники упорные (установлены на задвижках Ду 150—700), 7 — маховик, 8 — гайка шпинделя, 9 — болт откидной (Ду 50,80,100) или болт анкерный (Ду150—700), 10 — гайка, 11 — шайба, 12 — крышка сальника, 13 — сальник, 14 — ось, 15 — кольцо подсальниковое, 16 — крышка, 17 — прокладка, 18 — шпиндель.

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	Масса, кг
50	180	160	125	4	18	290	355	160	17
80	210	195	160	8	18	360	425	160	29
100	230	230	190	8	22	390	490	210	41
150	403	300	250	8	26	600	755	320	99
200	419	360	310	12	26	760	965	320	156
250	457	425	370	12	30	855	1120	400	260
300	500	485	430	16	30	1000	1310	460	355

Показатели назначения

Рабочая среда:

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ

Набивка сальника: АГИ, ТРГ

Маховик: сталь25Л

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	Масса, кг
400	600	610	550	16	33/36	1440	1850	502	640
500	700	730	660	20	36/39	1560	2150	550	1233
600	800	840	770	20	39	1680	2305	—	1400
700	900	960	875	24	42/45	1870	2610	—	2610

Показатели назначения

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Наплавка на кольце в корпусе: 07Х25Н13, 04Х19Н9С2

Наплавка на клине: 13Х25Т

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	Масса, кг
50	180	160	125	4	18	290	355	160	17
80	210	195	160	8	18	360	425	160	29
100	230	230	190	8	22	390	490	210	41
150	403	300	250	8	26	565	715	320	99
200	419	360	310	12	26	695	900	320	156
250	457	425	370	12	30	855	1120	400	260
300	500	485	430	16	30	1000	1310	460	355

Показатели назначения

Рабочая среда:

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59—1

Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87

Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87

Болт откидной: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	Масса, кг
400	600	610	550	16	33/36	1440	1850	502	640
500	700	730	660	20	36/39	1560	2150	550	1233
600	800	840	770	20	39	1680	2305	—	1400
700	900	960	875	24	42/45	1870	2610	—	2610

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +450°С

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Наплавка на кольце в корпусе: 07Х25Н13 04Х19Н9С2

Наплавка на клине: 13Х25Т

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +565°

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 12Х18Н9ТЛ

Крышка: 12Х18Н9ТЛ

Клин (диски): 12Х18Н9ТЛ

Шпиндель: 12Х18Н9Т

Гайка шпинделя: латунь ЛС59-1

Гайка: 12Х18Н9Т

Шпилька, болт: 45Х14Н14В2М

Болт откидной: 45Х14Н14В2М

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л, 20ГЛ

Редуктор: редуктор конический или цилиндрический

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 04Х19Н9С2

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	Масса, кг
50	180	160	125	4	18	290	355	160	17
80	210	195	160	8	18	360	425	160	29
100	230	230	190	8	22	390	490	210	41
150	403	300	250	8	26	565	715	320	99
200	419	360	310	12	26	695	900	320	156
250	457	425	370	12	30	855	1120	400	260
300	500	485	430	16	30	1000	1310	460	355

Показатели назначения

Рабочая среда:Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

Температура рабочей среды: от -60°С до +565°С

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 12Х18Н9ТЛ

Крышка: 12Х18Н9ТЛ

Клин (диски): 12Х18Н9ТЛ

Шпиндель: 12Х18Н9Т

Гайка шпинделя: латунь ЛС59-1

Гайка: 12Х18Н9Т

Шпилька, болт: 45Х14Н14В2М

Болт откидной или анкерный: 45Х14Н14В2М

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л, 20ГЛ

Наплавка на кольце в корпусе: 12Х18Н9ТЛ 04Х19Н9С2

Наплавка на клине: 12Х18Н9ТЛ

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

ЗАДВИЖКА PN40

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-93 Срок службы не менее 10 лет. Гарантия 18 месяцев.

ТАБЛИЧНЫЕ ФИГУРЫ

30с15нж

30с515нж

30с915нж

30лс15нж

30лс515нж

30лс915нж

30нж15нж

30нж915нж

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

1 — клин двухдисковый (клин задвижки состоит из двух дисков — для Ду 50—100) или клин цельной упругий (для Ду 150—400), 2 — палец (для Ду 50—100 при двухдисковом клине), 3 — корпус, 4 — гайка, 5 — шпонка, 6 — подшипники упорные (установлены на задвижках Ду 150—700), 7 — маховик, 8 — гайка шпинделя, 9 — болт анкерный, 10 — гайка, 11 — шайба, 12 — крышка сальника, 13 — сальник, 14 — кольцо подсальниковое, 15 — крышка, 16 — прокладка, 17 — шпиндель.

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
50	250	160	125	4	18	355	410	160	20
80	310	195	160	8	18	430	515	160	39
100	350	215	190	8	22	460	565	210	61
150	450	280	250	8	26	640	810	320	120
200	419	375	320	12	30	825	1020	320	218

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
300	500	510	450	16	33	1380	1700	560	570
400	600	655	585	16	39	1580	2020	560	750

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л, 35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Наплавка на кольце в корпусе: 07Х25Н13, 04Х19Н9С2

Наплавка на клине: 13Х25Т

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
50	250	160	125	4	18	355	410	160	20
80	310	195	160	8	18	430	515	160	39
100	350	215	190	8	22	460	565	210	61
150	450	280	250	8	26	640	810	320	120
200	419	375	320	12	30	825	1020	320	218

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные разделы

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
300	500	510	450	16	33	1380	1700	560	570
400	600	655	585	16	39	1580	2020	560	750

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Наплавка на кольце в корпусе: 07Х25Н13, 04Х19Н9С2

Наплавка на клине: 13Х25Т

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Показатели назначения

Рабочая среда:

Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды,по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

Температура рабочей среды: от -60°С до +565°

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 12Х18Н9ТЛ

Крышка: 12Х18Н9ТЛ

Клин (диски): 12Х18Н9ТЛ

Шпиндель: 12Х18Н9Т

Гайка шпинделя: латунь ЛС59-1

Гайка: 12Х18Н9Т

Шпилька, болт: 45Х14Н14В2М

Болт откидной или анкерный: 45Х14Н14В2М

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л, 20ГЛ

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 04Х19Н9С2

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
50	250	160	125	4	18	355	410	160	20
80	310	195	160	8	18	430	515	160	39
100	350	215	190	8	22	460	565	210	61
150	450	280	250	8	26	640	810	320	120
200	419	375	320	12	30	825	1020	320	218

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +565°С

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 12Х18Н9ТЛ

Крышка: 12Х18Н9ТЛ

Клин (диски): 12Х18Н9ТЛ

Шпиндель: 12Х18Н9Т

Гайка шпинделя: латунь ЛС59-1

Гайка: 12Х18Н9Т

Шпилька, болт: 45Х14Н14В2М

Болт откидной или анкерный: 45Х14Н14В2М

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л, 20ГЛ

Наплавка на кольце в корпусе: 12Х18Н9ТЛ, 04Х19Н9С2

Наплавка на клине: 12Х18Н9ТЛ

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

ЗАДВИЖКА PN160

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-93 Срок службы не менее 10 лет. Гарантия 18 месяцев.

ТАБЛИЧНЫЕ ФИГУРЫ

31с45нж

31с545нж

31с945нж

31лс45нж

31лс545нж

31лс945нж

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

1 — клин двухдисковый (клин задвижки состоит из двух дисков — для Ду 50—300) или клин цельной упругий (для Ду 350—700), 2 — шпиндель, 3 — корпус, 4 — гайка, 5 — шпонка, 6 — подшипники упорные (установлены на задвижках Ду 150—700), 7 — маховик, 8 — гайка шпинделя, 9 — болт откидной (Ду 50, 80, 100) или болт анкерный, 10 — гайка, 11 — шайба, 12 — крышка сальника, 13 — сальник, 14 — кольцо подсальниковое, 15 — крышка, 16 — прокладка.

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
50	292	195	145	4	26	300	360	200	25
80	356	230	180	8	26	410	502	200	47
100	432	265	210	8	30	550	665	200	85

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
150	559	350	290	12	33	740	905	320	260
200	660	430	360	12	36/39	1070	1262	320	320
250	787	500	430	12	39/42	1240	1524	320	430

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение

Корпус: сталь 25Л, 35Л

Крышка: сталь 25Л, 35Л

Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

Шпиндель: 20Х13

Гайка шпинделя: сталь 35, 40Х

Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

Болт откидной или анкерный: сталь 35

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: сталь25Л

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
50	292	195	145	4	26	300	360	200	25
80	356	230	180	8	26	410	502	200	47
100	432	265	210	8	30	550	665	200	85

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Габаритные размеры

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
150	559	350	290	12	33	740	905	320	260
200	660	430	360	12	36/39	1070	1262	320	320
250	787	500	430	12	39/42	1240	1524	320	430

Показатели назначения

Рабочая среда:

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение

Корпус: 20ГЛ

Крышка: 20ГЛ

Клин (диски): 20ГЛ с наплавкой, 20Х13

Шпиндель: 14Х17Н7

Гайка шпинделя: латунь ЛС59-1

Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87

Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87

Болт откидной или анкерный: сталь 40Х

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ

Маховик: 20ГЛ

Редуктор: редуктор червячный

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13

Наплавка на клине: 13Х25Т

Размеры присоединительной площадки

Обозначение изделия (типоразмер), Ду Ру	Тип привода	Присоединительные размеры задвижек под электропривод с выходным валом «под кулачки»
Обозначение изделия (типоразмер), Ду Ру	Тип привода	d D₂, мм	d D, мм	d C, мм	d D₁, мм	4 отв. d₁, мм	B	E	G	G₁
Ду 50, 80, 100, 150 Ру16 Ду 50, 80, 100, 150 Ру25 Ду 50, 80, 100 Ру40	А	130	104	45	70b12	М12-7Н	—	—	3	5,5
Ду 200, 250, 500 Ру16 Ду 150, 250, 300 Ру25 Ду 150, 200 Ру40 Ду 50, 80, 100 Ру160	Б	160	135	59	108b12	М12-7Н	—	—	7	8
Ду 400, 500 Ру16 Ду 300, 400 Ру25 Ду 250, 300 Ру40 Ду 150 Ру160	В	270	220	85	155b11	d 21	20	6,5	10	11
Ду 600, 700 Ру16 Ду 500, 600, 700 Ру25 Ду 400 Ру40 Ду 200, 250 Ру160	Г	400	330	148	240b11	d 21	20	6,5	10	11

Задвижка типа LCT

Трубопроводная арматура производства ЗАО ЛОГ широко применяется для открытия, закрытия и дроссельного регулирования жидкости и газа в трубопроводах, а также используется в качестве поддерживающей давление арматуры для сосудов.

Размер: Ду 10—50 мм

Давление: Pу 16-250 МПа

Диапазон температур: от —60°C до +350°C

Основные характеристики:

- зажатый между кольцами седла жесткий клиновой запорный элемент;

- аксиальный подшипник при оси;

- верхнее закрытие;

- присоединение: фланцевое, резьбовое, под приварку или муфтовое;

- выдвижной шток с не выдвижным маховиком.

Варианты исполнений:

- с ручным приводом;

- с электроприводом;

- с пневмоприводом;

- по желанию заказчика.

Среда	Нормальная		Кислая, коррозийная среда NACE MR 01-75
Наименование / Обозн. темп.	1, 2, 5	3	1, 2, 5	3
Корпус	ASTM A 350 LF2		ASTM A 182 F316L
Крышка	ASTM A 350 LF2		ASTM A 182 F316L
Запорный элемент	ASTM A 705 17-4PH*		ASTM A 705 17-4PH*
Уплотнение корпуса-крышки	GRAFIT		GRAFIT
Шток	ASTM A 182 F6a		ASTM A 705 17-4PH*
Уплотнение сальника	GRAFIT		GRAFIT
Болт	STM A 320 L7M**		ASTM A 193 B8 Class 2
Гайка	ASTM A 194 2HM**		ASTM A 194 Grade 8

* Max. 33 HRC

** Fe/Zn12C

Изготовление арматуры из материала другого качества, соответствующего иной среде и температуре – по индивидуальному заказу.

Габаритные размеры Ру 16, Ру 25-40

Ду	L, мм			Прочие размеры, мм
Ду	A, H	C	B	d D	d k	d dxi
10	130	130	85	90	60	14х4
15	130	130	85	95	65	14х4
20	150	150	100	105	75	14х4
25	160	160	115	115	85	14х4
40	200	200	150	150	110	18х4
50	230	230		165	125	18x4

Ру 64

Ду	L, мм			Прочие размеры, мм
Ду	A, H	C	B	d D	d k	d dxi
10	130	130	85	100	70	14х4
15	130	130	85	105	75	14х4
20		150	100
25	160	160	115	140	100	18х4
40	200	200	150	170	125	22х4
50	230	230		180	135	22x4

Ру 100, Ру 160

Ду	L, мм			Прочие размеры, мм
Ду	A, H	C	B	d D	d k	d dxi
10	130	130	85	100	70	14х4
15	130	130	85	105	75	14х4
20		150	100
25	160	160	115	140	100	18х4
40	200	200	150	170	125	22х4
50	230	230		195	145	26x4

Ру 250

Ду	L, мм			Прочие размеры, мм
Ду	A, H	C	B	d D	d k	d dxi
10	130	130	85	125	85	18х4
15	130	130	85	130	90	18х4
20		150	100
25	160	160	115	150	105	22х4
40	200	200	150	185	135	26х4
50	230	230		200	150	26x8

Георгиевский арматурный завод

ЗАДВИЖКИ

Задвижки клиновые стальные:

DN	50	мм	PN	16, 25, 40, 63, 160	кгс/см2
DN	80	мм	PN	16, 25, 40, 63, 160	кгс/см2
DN	100	мм	PN	16, 25, 40, 63, 160	кгс/см2
DN	150	мм	PN	16, 25, 40, 63, 160	кгс/см2
DN	200	мм	PN	16, 25, 40,63	кгс/см2
DN	300	мм	PN	16, 25, 40	кгс/см2

Задвижки изготавливаются из сталей марок: 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ; с фланцевым присоединением, с ручным управлением (маховиком) или исполнение под электропривод

Задвижки относятся к запорной арматуре, в которой проход перекрывается поступательным пе-ремещением запорного органа в направлении, перпендикулярном движению потока транспортируемой среды. Задвижки предназначены для установки на трубопроводах в качестве запорных устройств для нефтеперерабатывающей, нефтегазодобывающей, нефтехимической, газовой и энергетической отраслей промышленности Малое гидравлическое сопротивление задвижек (коэффициент сопротивления не более 0,5) де-лает их особенно ценными при применении на трубопроводах, через которые постоянно движется среда с большой скоростью. По исполнению корпуса задвижки изготавливают полнопроходными, т.е. площадь проходного сечения затвора равна площади входного патрубка и не полнопроходными.

Исполнение запорного органа задвижки – клиновое, т.е. уплотнительные поверхности запорно-го органа расположены под углом друг к другу. Они подразделяются на задвижки со сплошным клином и двухд исковые. Задвижки изготавливаются с выдвижным шпинделем, т.е. при закрытии и открытии задвижки шпиндель совершает поступательное или вращательно-поступательное движение. Присоединение к трубопроводу фланцевое. Присоединительные размеры и размеры уплотни-тельных поверхностей фланцев корпусов по ГОСТ 12815-80: PN 16-уплотнительная поверхность исполнение 1, ряд 2; PN 25-уплотнительная поверхность исполнение 3, ряд 2; PN 40-уплотнительная поверхность исполнение 2, ряд 2; PN 63, 100, 160 -уплотнительная поверхность исполнение 7, ряд 2. По заказу потребителя исполнение фланцев может быть любым в соответствии с ГОСТ 12815-80. Строительные длины по ГОСТ 3706-93. Герметичность затвора по ГОСТ 9544-2002. Управление задвижками может быть ручное (маховиком) или от электропривода в нормальном или взрывозащищенном исполнении. Рабочее положение задвижек на горизонтальном трубопроводе маховиком или приводом вверх (допускается отклонение на 45º в любую сторону), на вертикальном – любое. При установке приводной задвижки на трубопроводе, необходимо предусмотреть дополнительную опору под электропривод. Направление подачи среды в задвижках – любое. Задвижки по материалу корпусных деталей изготавливаются четырех исполнений:

- сталь 20Л;

- сталь 20ГЛ;

- сталь 12Х18Н9ТЛ;

- сталь 12Х18Н12М3ТЛ.

Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.

Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом.

При заказе необходимо делать пометку: «газ».

30с41нж аналогична 31с41нж, 31с38нж, 30с50нж, 31с25нж 30лс41нж1 аналогична 31лс41нж, 30лс41нж, 30с41нж1, 31лс25нж 30нж41нж аналогична 31нж41нж, 30нж41нж2, 31нж38бк, 30нж50нж, 30нж93нж, 31нж25нж 30нж41нж1 аналогична 31нж41нж1, 31нж38бк

НАВЕРХ
