Предприятие ООО НПП «Промтехсинтез», является официальным представителем «ZPA Pecky», a.s., Чешская республика, по производству электроприводов для арматуры и уполномочено представлять и реализовывать продукцию, производимую «ZPA Pecky», a.s. на территории Украины с подтверждением всех гарантийных обязательств.

Основными преимуществами электроприводов ZPA Pecky являются:

Более точный подбор привода под крутящий момент арматуры, широкий спектр по скорости вращения;

Меньшее энергопотребление, уменьшение тепловых потерь электропривода;

Возможность замены любых импортных и отечественных электроприводов с помощью адаптеров без изменения конструкции;

Высокая эксплутационная надежность и долговечность электроприводов;

Электронная система для снятия и оценки положения и момента электропривода, не требующая резервного питания;

Легкость интеграции в любую управляющую систему АСУ ТП, в том числе и с управлением по полевой шине с протоколами Profibus, Modbus;

Широкий диапазон применения электропривода, в том числе и в районах крайнего севера (при температуре до -50°С) и его надежная работа в условиях атмосферного воздействия;

Простота и точность, широкие возможности настройки конечных выключателей, их надежная работа;

Установка и эксплуатация в любом пространственном положении;

KP MINI – электроприводы однооборотные (до 30 Нм);

Modact MOK, MOK-P, MOK-P EEx - электроприводы однооборотные для шаровых кранов и дисковых затворов;

Modact MO EEx - электроприводы многооборотные взрывозащищенные;

Modact MOA - электроприводы многооборотные для работы в обслуживаемых помещениях АЭС;

Modact MOA OC - электроприводы многооборотные для работы под оболочкой АЭС;

Modact MO VARIANT MPR - электроприводы однооборотные рычажные с переменной скоростью перестановки;

Modact KONSTANT MPS - электроприводы однооборотные рычажные с постоянной скоростью перестановки;

Modact MTN – электроприводы прямоходные линейные с постоянной скоростью перестановки.

Область применения наших электроприводов расширяется благодаря комбинации многооборотных приводов с редукторами фирмы MASTERGEAR. Такое решение позволяет увеличить номинальный момент вплоть до 25000Нм для однооборотных арматур, и до 16000Нм для многооборотных арматур.

По требованиям заказчика будет предложено оптимальное решение размеров и типа арматуры с точки зрения эксплуатации и цены.

На всю продукцию получен сертификат соответствия и разрешение на применение.

Гарантия на электропривода составляет 18-36 месяцев.

ОДНООБОРОТНЫЕ

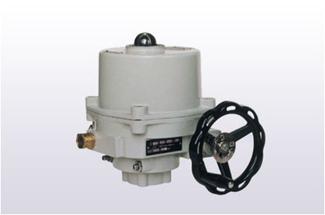

KP MINI

НАЗНАЧЕНИЕ

Электроприводы вращения однооборотные КP MINI (52997, 52998) (KP MINI CONTROL) с постоянной скоростью движения выходного вала (именуемые в дальнейшем только электроприводы) предназначены в качестве приводов арматур (шаровых вентилей и заслонок), жалюзи, воздушных заслонок и других устройств, для которых они подходят по своим техническим параметрам. Они могут работать в цепях дистанционного управления и автоматического регулирования. Электроприводы, оснащенные электронным регулятором положения с обратной связью по положению, служат в качестве исполнительного оконечного элемента цепей регулирования физических величин.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер		52 997	52 998
Момент выключения [Нм]		30	30
Усилие выключения [кН]
Скорость управления [с/90°]		30-120	30-120
Скорость перенещония	[мин-1]
	[мм/мин]
Рабочий ход	[°]	90	90
	[об]
	[мм]
Напряжение питания	1x 230 V, 50 Hz
	24 V, 50 Hz
	1 x 110 V, 50 Hz
	3 x 400 V, 50 Hz
Регулирование	двухпозиционное
	трехпозиционное
	плавное
	трехпозиционное со встроенным регулятором
Снятие положения	датчик сопротивления (R)
	датчик тока (I)
Выключение по положению
Выключение по моменту
Ручное управление
Взпывобезопасное исполнение
Степень защиты		IP 67	IP 67
Масса в зависимости от исполнения (алюм./чугун) и двигателя [кг]		4	4

KPMINI52997, KPMINI92997

НАЗНАЧЕНИЕ

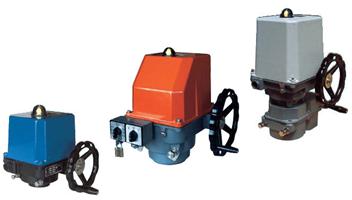

Электроприводы MOK 52325, МОК 52326, MOK 52327, МОК 52328, MOK 52329 предназначены для установки органов управления возвратным поворотным движением с углом установки выходной части до 90°, включая случаи, когда требуется плотное закрывание в конечных положениях. Тичичным примером использования является управление шаровыми клапанами, заслонками и подобными арматурами в режиме дистанционного управления и автоматической регулировки. Электроприводы монтируются непосредственно на управляемый орган.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер		МОК 52 325	МОК 52 326	МОК 52 327	МОК 52 328	МОК 52 329
Момент выключения [Нм]		16-80	63-125	125-250	250-500	500-1000
Усилие выключения [кН]
Скорость управления [с/90°]		10-80	10-80	20-160	20-80	40-160
Скорость перенещония	[мин-1]
	[мм/мин]
Рабочий ход	[°]	90	90	90	90	90
	[об]
	[мм]
Напряжение питания	1x 230 V, 50 Hz
	24 V, 50 Hz
	1 x 110 V, 50 Hz
	3 x 400 V, 50 Hz
Регулирование	двухпозиционное
	трехпозиционное
	плавное
	трехпозиционное со встроенным регулятором
Снятие положения	датчик сопротивления (R)
	цифровое (I)
	датчик тока (I)
Выключение по положению
Выключение по моменту
Ручное управление
Взпывобезопасное исполнение		zone 2	zone 2	zone 2	zone 2	zone 2
Степень защиты		IP 65, 67	IP 65, 67	IP 65, 67	IP 65, 67	IP 65, 67
Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]		7,5	13	21	27	45

MOK52325, МОК52326, MOK52327, MOK52328, МОК52329
Аналоги: Электропривод Мэо, МЭОФ, ПЭМ,
Электропривод МЭМ , МЭПК, МЭМ, ПЭМ
Тулаэлектропривод, Тулапривод

НАЗНАЧЕНИЕ

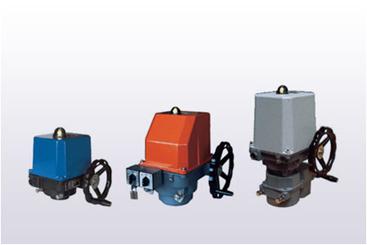

Электроприводы вращения однооборотные MODACT MOKP ЕЕх (52320, 52321, 52322) взрывобезопасного исполнения EEx d IIC T6 предназначены для управления и работы в среде с опасностью взрыва газовой атмосферы в соответствии с CSN EN 500144 и CSN EN 50018 в зоне 1 (ранее SNV2) и в зоне 2 (ранее SNV1) в соответствии с CSN EN 60079–10 (SN 332 320).
Электроприводы предназначены для перестановки арматур поворотным возвратным движением в цепях дистанционного управления и автоматического регулирования. Они могут быть использованы и для других устройств, которым они удовлетворяют по своим свойствам и параметрам. Использование в специальных случаях рекомендуется обсудить с заводом–изготовителем. Электроприводы MODACT MOKP EEx Control оснащены электронным регулятором положения и в случае трехфазного исполнения они оснащены также встроенными реверсивными контакторами и защитным термореле (за исключением т.№ 52 320) и служат в качестве мощного оконечного элемента схемы регулирования при регулировке физических величин.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер		52 320	52 321	52 322
Момент выключения [Нм]		16-100	100-125	250-600
Усилие выключения [кН]
Скорость управления [с/90°]		10-80	10-80	20-80
Скорость перенещония	[мин-1]
	[мм/мин]
Рабочий ход	[°]	90-160	90-160	90-160
	[об]
	[мм]
Напряжение питания	1x 230 V, 50 Hz
	24 V, 50 Hz
	1 x 110 V, 50 Hz
	3 x 400 V, 50 Hz
Регулирование	двухпозиционное
	трехпозиционное
	плавное
	трехпозиционное со встроенным регулятором
Снятие положения	датчик сопротивления (R)
	цифровое (I)
	датчик тока (I)
Выключение по положению
Выключение по моменту
Ручное управление
Взпывобезопасное исполнение
Степень защиты		IP 67	IP 67	IP 67
Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]		10	19

MOKPEex52320, MOKPEex52321, MOKPEex52322
Аналоги: Auma, Электропривод SA, SAR, SAeXC, SARExc
Электропривод ASR, SGF, HM, HA2, BA2, CA1

НАЗНАЧЕНИЕ

Электромеханическая плата управления замена электронной системой DMS2 или DMS2 ED. Обе системы снимают положение выходного вала и момента кручения электропривода бесконтактным путем с помощью магнитных детекторов. Детектор положения выходного вала является абсолютным и для своей работы он не нуждается в резервированном питании, при исчезновении напряжения питания во время работы электропривода. Обе системы можно устанавливать и контролировать с помощью компьютера с программой управления или вручную без компьютера. Более простая система DMS2 ED заменяет электромеханические элементы или дает возможность управления электроприводом с помощью входного аналогового сигнала так же, как и в исполнении Control. Система DMS2 дает возможность использовать электропривод для двухпозиционного и трехпозиционного регулирования или ее присоединения к промышленной шине ”Profibus”.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер		МОК 52 325	МОК 52 326	МОК 52 327	МОК 52 328	МОК 52 329
Момент выключения [Нм]		16-80	63-125	125-250	250-500	500-1000
Усилие выключения [кН]
Скорость управления [с/90°]		10-80	10-80	20-160	20-80	40-160
Скорость перенещония	[мин-1]
	[мм/мин]
Рабочий ход	[°]	90	90	90	90	90
	[об]
	[мм]
Напряжение питания	1x 230 V, 50 Hz
	24 V, 50 Hz
	1 x 110 V, 50 Hz
	3 x 400 V, 50 Hz
Регулирование	двухпозиционное
	трехпозиционное
	плавное
	трехпозиционное со встроенным регулятором
Снятие положения	датчик сопротивления (R)
	цифровое (I)
	датчик тока (I)
Выключение по положению
Выключение по моменту
Ручное управление
Взпывобезопасное исполнение		zone 2	zone 2	zone 2	zone 2	zone 2
Степень защиты		IP 65, 67	IP 65, 67	IP 65, 67	IP 65, 67	IP 65, 67
Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]		7,5	13	21	27	43-45

MOK52325, МОК52326, MOK52327, MOK52328, МОК52329
Аналоги: Электропривод Мэо, МЭОФ, ПЭМ,
Электропривод МЭМ , МЭПК, МЭМ, ПЭМ Тулаэлектропривод, Тулапривод

НАЗНАЧЕНИЕ

Электроприводы КP MIDI предназначены в качестве приводов арматур (шаровых вентилей и заслонок), жалюзи и воздушных клапанов, для которых они подходят по своим техническим параметрам.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер		52 999
Момент выключения [Нм]		30
Усилие выключения [кН]
Скорость управления [с/90°]		13
Скорость перенещония	[мин-1]
	[мм/мин]
Рабочий ход	[°]	320
	[об]
	[мм]
Напряжение питания	1x 230 V, 50 Hz
	24 V, 50 Hz
	1 x 110 V, 50 Hz
	3 x 400 V, 50 Hz
Регулирование	двухпозиционное
	трехпозиционное
	плавное
	трехпозиционное со встроенным регулятором
Снятие положения	датчик сопротивления (R)
	датчик тока (I)
Выключение по положению
Выключение по моменту
Ручное управление
Взпывобезопасное исполнение
Степень защиты		IP 67
Масса в зависимости от исполнения (алюм./чугун) и двигателя [кг]		2

KPMINI52997, KPMINI92997

НАЗНАЧЕНИЕ

Электроприводы MODACT ® МОКА предназначены для специальных арматур в негерметической части атомных электростанций с реакторами типа ВВЭР и в обслуживаемых помещениях атомных электростанций с реакторами типа РБМК. Электроприводы МОКА в зависимости от классов безопасности и назначения относятся к элементам: 2N, 3N, 4N, 2Z,2P, 2O, 2NZ, 2NO по ОРВ–88/97 и дают возможность управлять запорными и регулирующими арматурами с помощью возвратного вращательного движения с углом поворота выходной части до 90°. Они используются также в случаях, требующих плотного закрывания в конечных положениях. Типичным примером назначения является управление шаровыми вентилями, клапанами и аналогичными устройствaми в режиме дистанционного управления и автоматического регулирования. Электроприводы монтируются непосредственно на орган управления.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

МОКA 52 325

МОКA 52 326

МОКA 52 327

МОКA 52 328

МОКA 52 329

Момент выключения [Нм]

16-80

63-125

125-250

250-500

500-1000

Усилие выключения [кН]

Скорость управления [с/90°]

10-80

10-80

20-160

20-80

40-160

Скорость перенещония

[мин-1]

[мм/мин]

Рабочий ход

[°]

90

90

90

90

90

[об]

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

zone 2

zone 2

zone 2

zone 2

zone 2

Степень защиты

IP 65, 67

IP 65, 67

IP 65, 67

IP 65, 67

IP 65, 67

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

7,5

13

13-21

26-27

43-45

MOKA52325, МОКA52326, MOKA52327, MOKA52328, МОКA52329
Аналоги: Электропривод Мэо, МЭОФ, ПЭМ,
Электропривод МЭМ , МЭПК, МЭМ, ПЭМ Тулаэлектропривод, Тулапривод

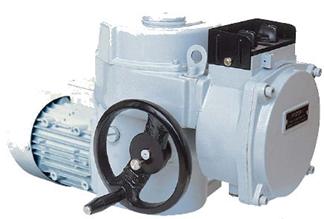

НАЗНАЧЕНИЕ

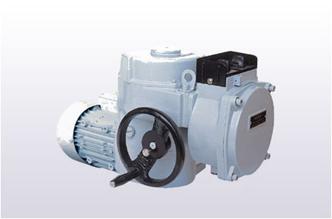

Электроприводы многооборотные серии MODACT MON (52030, 52031, 52032, 52033, 52034, 52035, 52036, 52039) предназначены для перестановки арматур или других устройств, для которых они предназначены по своим параметрам и своим возвратным вращающимся движением. Электроприводы могут работать в схемах дистанционного управления. Электроприводы, оснащенные омическим датчиком, могут работать и в схемах автоматической регулировки с режимом S4-25%, 1200 час-1.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер		52 030	52 031	52 032	52 033	52 034	52 035	52 036
Момент выключения [Нм]		20-125	63-160	160-250	250-500	320-630	630-1250	1000-2500
Усилие выключения [кН]
Скорость управления [с/90°]
Скорость перенещония	[мин-1]	7-80	1-125	7-125	16-100	16-63	40-100	16-40
	[мм/мин]
Рабочий ход	[°]
	[об]	2-250	2-250	2-250	2-240	2-240	2-240	1-110
	[мм]
Напряжение питания	1x 230 V, 50 Hz
	24 V, 50 Hz
	1 x 110 V, 50 Hz
	3 x 400 V, 50 Hz
Регулирование	двухпозиционное
	трехпозиционное
	плавное
	трехпозиционное со встроенным регулятором
Снятие положения	датчик сопротивления (R)
	цифровое (I)
	датчик тока (I)
Выключение по положению
Выключение по моменту
Ручное управление
Взпывобезопасное исполнение
Степень защиты		IP 55	IP 55	IP 55	IP 55	IP 55	IP 55	IP 55
Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]		23-36	33-59	33-62	54-129	79-129	206-238	310-340

MON52030, MON52031, MON52032, MON52033, MON52034, MON52035, MON52036, MON52039 Аналоги: Электропривод НБ1, ВБ1, СБ1
Электропривод НВ, ВВ, СВ1

НАЗНАЧЕНИЕ

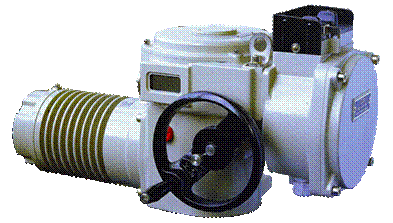

Электроприводы MODACT ® MO, MOP 52030, МОР 52032, MOP 52033, МОР 52034, MOP 52035, МОР 52036 предназначены для перестановки органов управления реверсивным поворотным движением (например, задвижек и др. устройств для которых они подходят по своим параметрам).

Типичным примером использования является дистанционное двухпозиционное или многопозиционное управление этими органами, у которых требуется также плотное закрытие в конечных положениях.

Электроприводы MODACT ® MO, MOP CONTROL в зависимости от исполнения могут быть оснащены регулятором положения, контакторами реверсирования, токовой защитой электродвигателя и электронным тормозом. Они дают возможность устанавливать органы управления, которые работают в цепях регулирования, в зависимости от значения аналогового входного сигнала регулятора положения. Они могут также поставляться только с контакторами реверсирования или с контакторами реверсирования и электронным тормозом.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

52 030

52 031

52 032

52 033

52 034

52 035

52 036

Момент выключения [Нм]

20-125

63-160

160-250

250-500

320-630

630-1250

1000-2500

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

7-80

1-125

7-125

16-100

16-63

40-100

16-40

[мм/мин]

Рабочий ход

[°]

[об]

2-250

2-250

2-250

2-240

2-240

2-240

1-110

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 67

IP 67

IP 67

IP 67

IP 67

IP 67

IP 67

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

23-36

33-59

33-62

54-129

79-129

206-238

310-340

MOP52030, МОР52031, MOP52032, МОР52033, MOP52034, МОР52035, MOP52036

НАЗНАЧЕНИЕ

Электроприводы MODACT MONED (52030, 52031, 52032, 52033, 52034, 52035, 52036) предназначены для перестановки арматур или других устройств, которым удовлетворяет их возвратно - вращательное движение. Использование, отличающееся от управления арматурами, необходимо консультировать с заводом-изготовителем. Электроприводы могут работать и в схемах автоматического регулирования в режиме S4-25 %; 1200 час-1. В электроприводах, обозначенных через MOPED, используются электродвигатели со степенью защиты IP67. Степень защиты всего электропривода соответствует степени защиты используемого электродвигателя. Электромеханическая плата управления заменена электронной системой DMS. Система следит за положением и моментом и по заданным параметрам управляет выходными реле и системой дистанционной сигнализации положения. DMS состоит из блока управления с дисплеем на жидких кристаллах LDS, детектора положения и детектора момента. По желанию можно систему дополнить модулем аналогового выхода. Блок управления с установленным по выбору датчиком положения образует один компактный модуль, который расположен в коробке клеммника электропривода. Детекторы расположены в шкафу управления. Рабочие параметры электропривода можно устанавливать кнопками на блоке управления и следить за откликом по контрольным светодиодам LED или по дисплею. Во время работы дисплей отображает информацию о положении и при появлении ошибки он отображает ее числовой код. Для более удобной манипуляции с электроприводом при установке параметров, а также при неисправности арматуры в качестве дополнения по желанию заказчика предлагается набор переключателей блока местного управления ВМО.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

52 030

52 031

52 032

52 033

52 034

52 035

52 036

Момент выключения [Нм]

20-125

63-160

160-250

250-500

320-630

630-1250

1000-2500

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

7-80

1-125

7-125

16-100

16-63

40-100

16-40

[мм/мин]

Рабочий ход

[°]

[об]

1-7000

1-7000

1-7000

1-7000

1-7000

1-7000

1-7000

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

MODACT MONED52030, MONED52031, MONED52032, MONED52033, MONED52034, MONED52035, MONED52036
Аналоги: Электропривод НГ, ВГ, СГ1
Электроприводы НД, ВД, СД1

НАЗНАЧЕНИЕ

Электроприводы MODACT MOPED (52030, 52031, 52032, 52033, 52034, 52035, 52036) предназначены для перестановки арматур или других устройств, которым удовлетворяет их возвратно - вращательное движение. Использование, отличающееся от управления арматурами, необходимо консультировать с заводом-изготовителем. Электроприводы могут работать и в схемах автоматического регулирования в режиме S4-25 %; 1200 час-1. В электроприводах, обозначенных через MOPED, используются электродвигатели со степенью защиты IP67. Степень защиты всего электропривода соответствует степени защиты используемого электродвигателя. Электромеханическая плата управления заменена электронной системой DMS. Система следит за положением и моментом и по заданным параметрам управляет выходными реле и системой дистанционной сигнализации положения. DMS состоит из блока управления с дисплеем на жидких кристаллах LDS, детектора положения и детектора момента. По желанию можно систему дополнить модулем аналогового выхода. Блок управления с установленным по выбору датчиком положения образует один компактный модуль, который расположен в коробке клеммника электропривода. Детекторы расположены в шкафу управления. Рабочие параметры электропривода можно устанавливать кнопками на блоке управления и следить за откликом по контрольным светодиодам LED или по дисплею. Во время работы дисплей отображает информацию о положении и при появлении ошибки он отображает ее числовой код. Для более удобной манипуляции с электроприводом при установке параметров, а также при неисправности арматуры в качестве дополнения по желанию заказчика предлагается набор переключателей блока местного управления ВМО.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

52 030

52 031

52 032

52 033

52 034

52 035

52 036

Момент выключения [Нм]

20-125

63-160

160-250

250-500

320-630

630-1250

1000-2500

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

7-80

1-125

7-125

16-100

16-63

40-100

16-40

[мм/мин]

Рабочий ход

[°]

[об]

1-7000

1-7000

1-7000

1-7000

1-7000

1-7000

1-7000

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 67

IP 67

IP 67

IP 67

IP 67

IP 67

IP 67

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

MODACT MOPED52030, MOPED52031, MOPED52032, MOPED52033, MOPED52034, MOPED52035, MOPED52036

НАЗНАЧЕНИЕ

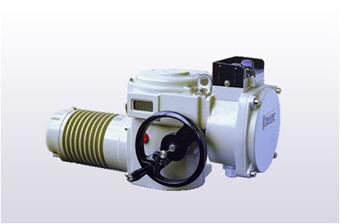

Электроприводы многооборотные взрывозащищенного исполнения MO EEx (52120, 52121, 52122, 52123, 52124, 52125) dеll СT4 предназначены для управления возвратным поворотным движением органами, как например, задвижками, вентилями и в соединении с подходящей коробкой передач также клапанами или шаровыми кранами и другими устройствами, для которых они подходят по своим параметрам. Они предназначены для работы в среде с опасностью взрыва газовой атмосферы в соответствии с ЕN 50014 в зоне 1 (ранее SNV2) и в зоне 2 (ранее SNV1) по CSN 33 2320. Электроприводы могут работать в цепях дистанционного управления. Электроприводы могут работать также в прерывистом режиме с разгоном S4 по CSN 35 0000, часть 1 (например, при постепенном открывании арматуры и т.п.). Среднее значение момента нагрузки в этом режиме при коэффициенте нагрузки 25% и температуре окружающего воздуха +50 °С составляет макс. 40% от значения максимального момента отключения, максимальное количество срабатываний составляет 1200 в час.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

52 120

52 121

52 122

52 123

52 124

52 125

Момент выключения [Нм]

20-125

63-160

160-250

250-500

320-630

630-1100

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

11-40

16-125

10-80

16-100

16-63

30-100

[мм/мин]

Рабочий ход

[°]

[об]

2-250 (2-620)

2-250 (2-620)

2-250 (2-620)

2-240 (2-470)

2-240 (2-470)

2-240 (2-470)

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

47-49

57-80

57-80

115-142

115-142

242

MOEEx52120, MOEEx52121, MOEEx52122, MOEEx52123, MOEEx52124, MOEEx52125

НАЗНАЧЕНИЕ

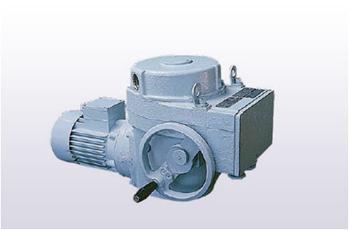

Электроприводы вращения, многооборотные типа MODACT MOA 52020, МОА 52021, MOA 52022, МОА 52023, MOA 52024, МОА 52025, MOA 52026, МОА 52029 предназначены для дистанционного управления специальными арматурами, размещенным в обслуживаемых помещениях атомных электростанций с реакторами VVER или RBMK.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

МОА 52 020

МОА 52 021

МОА 52 022

МОА 52 024

МоА 52 025

МОА 52 026

Момент выключения [Нм]

20-63

63-160

160-250

160-630

630-1250

1250-2000

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

25-40

40-100

40-80

40-100

30-63

32

[мм/мин]

Рабочий ход

[°]

[об]

2-250

2-250

2-250

2-240

2-240

1-100

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

37

68

68

146

236

340

MODACT MOA52020, МОА52021, MOA52022, МОА52023, MOA52024, МОА52025, MOA52026, МОА52029

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

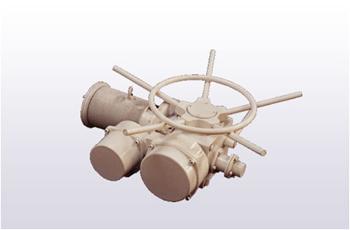

Электроприводы вращающие MOAOC 52070, МОАОС 52071, MOAOC 52072, МОАОС 52073, MOAOC 52074, МОАОС 52079

Типовой номер

52 070

52 071

52 072

52 073

Момент выключения [Нм]

20-63

63-160

15-250

250-630

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

16-100

40-100

40-100

40-120

[мм/мин]

Рабочий ход

[°]

[об]

2-250

2-250

2-250

2-250

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

54

94

108

224

MOAOC52070, МОАОС52071, MOAOC52072, МОАОС52073, MOAOC52074, МОАОС52079

НАЗНАЧЕНИЕ

Электроприводы MODACT MONJ сконструированы для прямого монтажа на орган управеления. Они присоединяются с помощью фланца и муфты по стандарту ISO DIN 5210 и DIN 3338. Для присоединения к арматуре с другими присоединительными размерами поставляются адаптеры. Aсинхронный двигатель приводит в движение через зубчатый перебор центральное колесо дифференциальной передачи, расположенной в несущей коробке электропривода (силовая передача). Коронное колесо планетарного дифференциала при двигательном управлении находится в фиксированном положении с помощью самотормозящейся червячной передачи. Мaховое колесо, соединенное с червяком, дает возможность вaриантного ручного управления и во время работы электродвигателя без опасности для обслуживающего персонала. Выходной вал прочно соединен с поводком планетарной передачи и проходит в коробку управления, где сосредоточены все элементы управления электроприводом. Работа выключателей положения, выключателей сигнализации и датчика положения основана на движении, передаваемом с помощью приводных механизмов от вращающегося выходного вала. Работа выключателей момента основана на аксиальном движении плавающего червяка ручного управления, снимаемом и передаваемом рычажком в коробку управления. Элементы управления доступны после снятия крышки коробки управления. Электроприводы MODACT MONJ Control могут оснащаться электронным регулятором положения и образуют совместстно с арматурой, которая обладает соответствующей регулировочной характеристикой, сервопетлю положения. Выходной вал настоящих электроприводов автоматически переставляется в положение, которое отвечает величине входного сигнала регулятора. Использование, рабочая среда, технические параметры и описание функций указаны в разделе для MODACT MONJ. Эти указания справедливы и для электроприводов MODACT MONJ Control. В тому же возможно дополнительное оснащение электроприводов MODACT MONJ Control регулятором положения выходного вала, контактной комбинацией для реверсирования хода выходного вала, термореле для защиты электродвигателя от перегрузки и электрическим тормозом асинхронных двигателей (BAM-002 – электроприводы, оснащенные только контакторами; ZP3-BR - электроприводы, оснащенные регу- лятором положения ZP2.RE5).

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

MONJ 52 030

MONJ 52 031

MONJ 52 032

Момент выключения [Нм]

20-110

63-160

160-250

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

25-50

40-145

40, 80

[мм/мин]

Рабочий ход

[°]

[об]

2-250

2-250

2-250

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

27-28

41-54

45-54

MPR52221, MPR52222, MPR52223

НАЗНАЧЕНИЕ

Электромеханическая плата управления заменена электронной системой DMS2 или DMS2 ED. Обе системы снимают положение выходного вала и момента кручения электропривода бесконтактным путем с помощью магнитных детекторов. Детектор положения выходного вала является абсолютным и для своей работы он не нуждается в резервированном питании при исчезновении напряжения питания во время работы электропривода. Обе системы можно устанавливать и контролировать с помощью компьютера с программой управления или вручную без компьютера. Более простая система DMS2 ED заменяет электромеханические элементы или дает возможность управления электроприводом с помощью входного аналогового сигнала так же, как и в случае исполнения Control. Система DMS2 дает возможность использовать электропривод для двухпозиционного и трехпозиционного регулирования или его присоединения к промышленной шине ”Profibus”.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

MONEDJ 52 030

MONEDJ 52 031

MONEDJ 52 223

Момент выключения [Нм]

20-110

63-160

160-250

Усилие выключения [кН]

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

25-50

40-145

40, 80

[мм/мин]

Рабочий ход

[°]

[об]

2-2010

2-1420

2-1420

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

27-28

41-54

45-49

MONEDJ52030, MONEDJ52031, MONEDJ52032

НАЗНАЧЕНИЕ

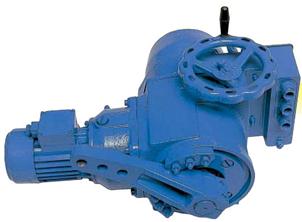

Электроприводы MODACT MPR (52221, 52222, 52223) Variant с переменной скоростью управления (рычажные) используются в качестве оконечных элементов схем плавного и импульсного регулирования, предназначенных для управления исполнительными величинами. Они используются для управления заслонками, жалюзи и клапанами в комплекте с подходящей регулировочной системой в производственных условиях тяжелой промышленности.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

52 221

52 222

52 223

Момент выключения [Нм]

63-320

250-1000

1000-4000

Усилие выключения [кН]

Скорость управления [с/90°]

11-46

10-55

50-195

Скорость перенещония

[мин-1]

[мм/мин]

Рабочий ход

[°]

160

160

160

[об]

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

62-67

104

282

MPR52221, MPR52222, MPR52223

НАЗНАЧЕНИЕ

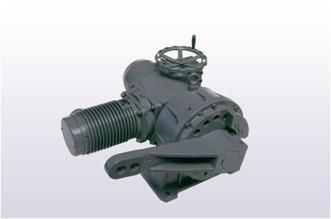

Электроприводы однооборотные MODACT MPS (52260, 52261, 52262, 52263, 52264, 52265, 52266) используются для дистанционного управления и для автоматической регулировки клапанов, шторных затворов, для поворота щеток эл. двигателей и для управления органами регулировки отопительных устройств, устройств кондиционирования воздуха или других устройств, для которых они подходят по своим параметрам. Электроприводы MODACT MPS control предназначены для работы в схемах автоматической регулировки с непрерывным управляющим сигналом.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

52 260

52 261

52 262

52 263

52 264

52 265

52 266

Момент выключения [Нм]

20-125

100 -160

160-320

320-630

630-1250

1250-2000

2500-4000

Усилие выключения [кН]

Скорость управления [с/90°]

8-63

16-120

16-120

16-120

16-120

45

45

Скорость перенещония

[мин-1]

[мм/мин]

Рабочий ход

[°]

160

160

160

160

160

160

160

[об]

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

26

70

70

120

120

267

267

MODACT MPS52260, MPS52261, MPS52262, MPS52263, MPS52264, MPS52265, MPS52266

НАЗНАЧЕНИЕ

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ
Электромеханическая плата управления заменена электронной системой DMS2 или DMS2 ED. Обе системы снимают положение выходного вала и момента кручения электропривода бесконтактным путем с помощью магнитных детекторов. Детектор положения выходного вала является абсолютным и для своей работы он не нуждается в резервированном питании при исчезновении напряжения питания во время работы электропривода. Обе системы можно устанавливать и контролировать с помощью компьютера с программой управления или вручную без компьютера. Более простая система DMS2 ED заменяет электромеханические элементы или дает возможность управления электроприводом с помощью входного аналогового сигнала так же, как и в случае исполнения Control. Система DMS2 дает возможность использовать электропривод для двухпозиционного и трехпозиционного регулирования или его присоединения к промышленной шине ”Profibus”.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

52 260

52 261

52 262

52 263

52 264

52 265

52 266

Момент выключения [Нм]

20-125

100 -160

160-320

320-630

630-1250

1250-2000

2500-4000

Усилие выключения [кН]

Скорость управления [с/90°]

8-63

16-120

16-120

16-120

16-120

45

45

Скорость перенещония

[мин-1]

[мм/мин]

Рабочий ход

[°]

160

160

160

160

160

160

160

[об]

[мм]

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

26

70

70

120

120

267

267

MPSED 52260, MPSED 52261,MPSED 52262, MPSED 52263, MPSED 52264

НАЗНАЧЕНИЕ

Электроприводы MODACT MTN используются для дистанционного двухпозиционного или трехпозиционного управления арматурами с помощью возвратного линейного движения.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

MTN 52 441

MTN 52 442

MTN 52 223

Момент выключения [Нм]

Усилие выключения [кН]

5-25

11,5-25

25-63

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

[мм/мин]

45-200

27-125

45-155

Рабочий ход

[°]

[об]

[мм]

10-100

10-100

20-120

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 67

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

22

33-45

60-81

MTN52441, MTN52442, MTN52443

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

MTN 52 442

MTN 52 443

Момент выключения [Нм]

Усилие выключения [кН]

11,5-25

25-63

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

[мм/мин]

27-125

45-155

Рабочий ход

[°]

[об]

[мм]

10-100

20-120

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 67

IP 67

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

33-4

60-78

MTP52442, MTP52443

НАЗНАЧЕНИЕ

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОПРИВОДА
Электроприводы MODACT МТNED По конструкции серводвигатели MTNED основываются на сборочной серии серводвигателей MODACT MON. К тому же имеют механизмы, преобразующие вращательное движение в поступательное. Aсинхронный двигатель приводит в движение через зубчатый перебор центральное колесо дифференциальной передачи, расположенной в несущей коробке электропривода (силовая передача). Коронное колесо планетарного дифференциала при двигательном управлении находится в фиксированном положении с помощью самотормозящейся червячной передачи. Мaховое колесо, соединенное с червяком, дает возможность вaриантного ручного управления и во время работы электродвигателя без опасности для обслуживающего персонала. Выходной вал прочно соединен с поводком планетарной передачи и проходит в коробку управления, где сосредоточены все элементы управления электроприводом. Для управления электроприводом предусмотрены встроенные электронные схемы, которые снимают состояние выходного вала электропривода, крутящий момент выходного вала, температуру электродвигателя, состояние напряжения питания и входные сигналы. Программа управления обрабатывает эти данные и в зависимости от заданных параметров управляет выходными сигналами, состоянием выходных контактов, выходным аналоговым сигналом, далее управляет электродвигателем и обменом данными с вышестоящей системой управления. Элементы управления доступны после снятия крышки ящика управления. Для электроприводов, обозначенных через MTNED, используются электродвигатели со степенью защиты IР 55 и для электроприводов с обозначением MTPED используются электродвигатели со степенью защиты IP 67. В таком случае степень защиты всего электропривода определена степенью защиты используемого электродвигателя. ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ Электромеханическая плата управления заменена электронной системой DMS2 или DMS2 ED. Обе системы снимают положение выходного вала и момента кручения электропривода бесконтактным путем с помощью магнитных детекторов. Детектор положения выходного вала является абсолютным и для своей работы он не нуждается в резервированном питании при исчезновении напряжения питания во время работы электропривода. Обе системы можно устанавливать и контролировать с помощью компьютера с программой управления или вручную без компьютера. Более простая система DMS2 ED заменяет электромеханические элементы или дает возможность управления электроприводом с помощью входного аналогового сигнала так же, как и в случае исполнения Control. Система DMS2 дает возможность использовать электропривод для двухпозиционного и трехпозиционного регулирования или его присоединения к промышленной шине ”Profibus”.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

MTNED 52 441

MTNED 52 442

MTNED 52 223

Момент выключения [Нм]

Усилие выключения [кН]

5-25

11,5-25

25-63

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

[мм/мин]

45-200

27-125

45-155

Рабочий ход

[°]

[об]

[мм]

10-100

10-100

20-120

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

трехпозиционное со встроенным регулятором

Снятие положения

датчик сопротивления (R)

цифровое (I)

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 67

IP 55

IP 55

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

22

33-45

60-81

MTN52441, MTN52442, MTN52443

НАЗНАЧЕНИЕ

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОПРИВОДА

Электроприводы MODACT MTPED По конструкции серводвигатели MTPED основываются на сборочной серии серводвигателей MODACT MON. К тому же имеют механизмы, преобразующие вращательное движение в поступательное. Aсинхронный двигатель приводит в движение через зубчатый перебор центральное колесо дифференциальной передачи, расположенной в несущей коробке электропривода (силовая передача). Коронное колесо планетарного дифференциала при двигательном управлении находится в фиксированном положении с помощью самотормозящейся червячной передачи. Мaховое колесо, соединенное с червяком, дает возможность вaриантного ручного управления и во время работы электродвигателя без опасности для обслуживающего персонала. Выходной вал прочно соединен с поводком планетарной передачи и проходит в коробку управления, где сосредоточены все элементы управления электроприводом. Для управления электроприводом предусмотрены встроенные электронные схемы, которые снимают состояние выходного вала электропривода, крутящий момент выходного вала, температуру электродвигателя, состояние напряжения питания и входные сигналы. Программа управления обрабатывает эти данные и в зависимости от заданных параметров управляет выходными сигналами, состоянием выходных контактов, выходным аналоговым сигналом, далее управляет электродвигателем и обменом данными с вышестоящей системой управления. Элементы управления доступны после снятия крышки ящика управления. Для электроприводов, обозначенных через MTNED, используются электродвигатели со степенью защиты IР 55 и для электроприводов с обозначением MTPED используются электродвигатели со степенью защиты IP 67. В таком случае степень защиты всего электропривода определена степенью защиты используемого электродвигателя. ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ Электромеханическая плата управления заменена электронной системой DMS2 или DMS2 ED. Обе системы снимают положение выходного вала и момента кручения электропривода бесконтактным путем с помощью магнитных детекторов. Детектор положения выходного вала является абсолютным и для своей работы он не нуждается в резервированном питании при исчезновении напряжения питания во время работы электропривода. Обе системы можно устанавливать и контролировать с помощью компьютера с программой управления или вручную без компьютера. Более простая система DMS2 ED заменяет электромеханические элементы или дает возможность управления электроприводом с помощью входного аналогового сигнала так же, как и в случае исполнения Control. Система DMS2 дает возможность использовать электропривод для двухпозиционного и трехпозиционного регулирования или его присоединения к промышленной шине ”Profibus”. Электроприводы MODACT MTPED используются для дистанционного двухпозиционного или трехпозиционного регулирования арматурами с помощью линейного возвратного движения. Электроприводы можно использовать и для других устройств, для которых они подходят по своим свойствам и параметрам. Использование электроприводов другим образом должно быть согласовано с заводом–изготовителем.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Типовой номер

MTPED 52 442

MTPED 52 443

Момент выключения [Нм]

Усилие выключения [кН]

11,5-25

25-63

Скорость управления [с/90°]

Скорость перенещония

[мин-1]

[мм/мин]

27-125

45-155

Рабочий ход

[°]

[об]

[мм]

10-100

20-120

Напряжение питания

1x 230 V, 50 Hz

24 V, 50 Hz

1 x 110 V, 50 Hz

3 x 400 V, 50 Hz

Регулирование

двухпозиционное

трехпозиционное

плавное

POFIBIUS

Снятие положения

датчик сопротивления (R)

абсолютное

датчик тока (I)

Выключение по положению

Выключение по моменту

Ручное управление

Взпывобезопасное исполнение

Степень защиты

IP 67

IP 67

Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг]

33-45

60-78

MTPED52442, MTPED52443
