Клапаны обратные




I.B.C. PRAHA   I   TECOFI   I   ARI Armaturen



I.B.C. PRAHA



ОБРАТНЫЕ КЛАПАНЫ

L10

Дизайн

Обратные клапаны сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Обратные клапаны отвечают требованиям норм API 6D, EN 12516-1.

Материальное исполнение

Обратные клапаны производятся из углеродистых, легированных и нержавеющих сталей. Материальное исполнение арматуры возможно приспособить пожеланиям заказчика так, чтобы оно максимально отвечало условиям эксплуатации

Использование

Стальные обратные клапаны, фланцевые и с концами под приварку, являются трубопроводной арматурой автоматически предотвращающей обратный проток рабочей среды. Применяются для неагрессивных жидкостей, воды, пара, масла, нефти и нефтепродуктов, воздуха, природного газа и тд.

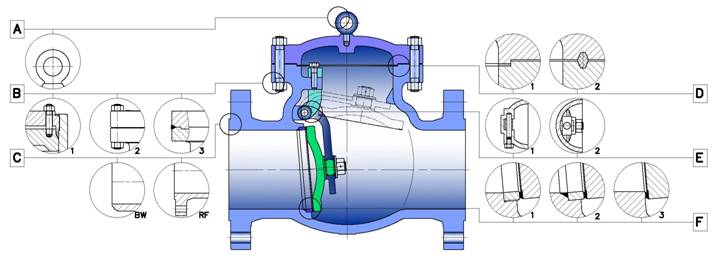

Конструктивное исполнение обратных клапанов









A – Рым-болт

до PN 63 от DN 200

PN 100 от DN 150

PN 160, 250 от DN 100



B - Конструктивное исполнение

крышки

Крышка соединена с корпусом болтами

Крышка приварена к корпусу Самоуплотняющаяся крышка применяется при большом давлении, высокой температуре и в случаях с циклическими колебаниями давления



C - Присоединение к

трубопроводу

Фланцевое

  - грубый соединительный выступ

  - гладкий соединительный выступ

  - выступ/впадина

  - шип/паз

Приварное

- концы под приварку по заданию заказчика

D - Уплотнение крышки

до PN 63 – выступ/впадина

PN 100, 160 - RTJ кольцо

PN 250 - Самоуплотняющаяся крышка





E -  Исполнение оси диска

Ось может быть уложена в хомуте, который установлен в корпусе и закреплен болтами Ось может быть уложена непосредственно в отверстия корпуса. Данный вариант позволяет присоединить рычаг с противовесом или демпфер

F - Исполнение седел

Седло ввинчено в корпус

Седло вложено в корпус и заварено

Седло выполнено путем наплавки на Корпусе







ОБРАТНЫЕ КЛАПАНЫ ПО НОРМЕ API

C09 4

Дизайн

Обратные клапаны сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Обратные клапаны отвечают требованиям норм API 6D и ASME B 16.34.

Материальное исполнение

Обратные клапаны производятся из углеродистых, легированных и нержавеющих сталей. Материальное исполнение арматуры, возможно, приспособить пожеланиям заказчика так, чтобы оно максимально отвечало условиям эксплуатации

Использование

Стальные обратные клапаны, фланцевые и с концами под приварку, являются трубопроводной арматурой автоматически предотвращающей обратный проток рабочей среды. Применяются для неагрессивных жидкостей, воды, пара, масла, нефти и нефтепродуктов, воздуха, природного газа и тд.

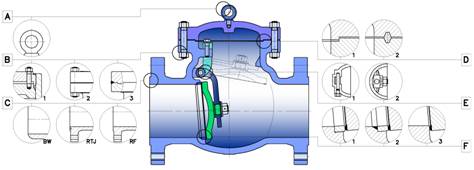

Конструктивное исполнение обратных клапанов



A – Рым-болт

Ввинчивается в крышку

Class 150 и 300 от NPS 8"

Class 600 от NPS 6"

Class 900 от NPS 4"

Class 1500, 2500 от NPS 4"



B - Конструктивное исполнение

крышки

Крышка соединена с корпусом болтами

Крышка приварена к корпусу Самоуплотняющаяся крышка применяется при большом давлении, высокой температуре и в случаях с циклическими колебаниями давления



C - Присоединение к

трубопроводу

Фланцевое

  - грубый соединительный выступ

  - гладкий соединительный выступ

  - выступ/впадина

  - шип/паз

  - RTJ

Приварное

- концы под приварку по заданию заказчика

D - Уплотнение крышки

Class 150, 300 – выступ/впадина

Class 600, 900 - RTJ кольцо

Class 1500, 2500 -Самоуплотняющаяся

крышка



E -  Исполнение оси диска

Ось может быть уложена в хомуте, который установлен в корпусе и закреплен болтами Ось может быть уложена непосредственно в отверстия корпуса. Данный вариант позволяет присоединить рычаг с противовесом или демпфер

F - Исполнение седел

Седло ввинчено в корпус

Седло вложено в корпус и заварено

Седло выполнено путем наплавки на Корпусе

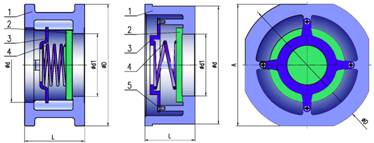

ОБРАТНЫЕ КЛАПАНЫ МЕЖФЛАНЦЕВЫЕ

WA-001

Дизайн

Обратные клапаны сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Обратные клапаны отвечают требованиям норм EN 12516-1 и EN 12516-2.

Использование

Обратные клапаны данной конструкции используются для автоматического предотвращения обратного потока сред таких как пар, горячая вода и других жидкостей и газов





Основные нормы для конструирования

Основная конструкция.............................................. EN 12516-1, EN 12516-2

Строительная длина................................................. EN 558-1, EN 558-2





Уплотняющая поверхность исполнения PN............EN 1092-1

Уплотняющая поверхность исполнения CLASS......EN 1759-1

Испытания..................................................................EN 12266-1

Зависимость давление/температура.......................EN 12516-1

Управление

Автоматическое

Присоединение к трубопроводу

Межфланцевое

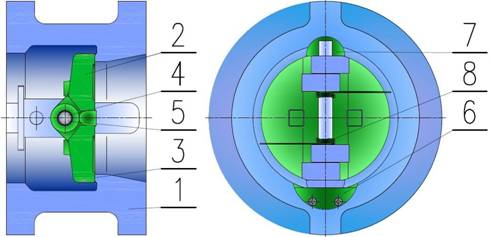

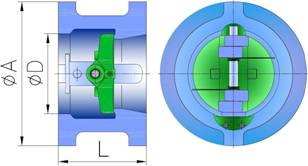

ОБРАТНЫЕ КЛАПАНЫ ДВУХДИСКОВЫЕ

ZK-D

Дизайн

Обратные клапаны сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Обратные клапаны отвечают требованиям норм API 6D, EN 12516-1, ANSI B16.34.

Использование

Обратные клапаны – это трубопроводная арматура, автоматически предотвращающая обратный поток рабочей среды.

Используется для неагрессивных жидкостей, воды, пара, масла, нефти и нефтепродуктов, воздуха, природного газа и т.д.

Основные нормы для конструирования

Основная конструкция.................................................API 6D, EN 12516-1, ANSI B16.34

Строительная длина – фланцевое исполнение.........EN 558-1, EN 558-2, API 594

Строительная длина – приварное исполнение..........EN 12982, ANSI B16.10

Размеры фланцев - PN................................................EN 1092-1

Размеры фланцев CLASS...........................................EN 1759-1, ANSI B16.5, ANSI B16.47 A





Размеры приварных концов........................................EN 12627, ANSI B16.25

Испытания.....................................................................EN 12266-1, API 598

Характеристика давление/температура.....................EN 12516-1, ANSI B16.34

Управление

Автоматическое

Присоединение к трубопроводу

Фланцевое,

межфланцевое,

приварное











                                             ТИП „WAFER“                                                                    ТИП „LUG“                                    ФЛАНЦЕВОЕ ИСПОЛНЕНИЕ



















TECOFI (Франция)transparent



  CB3440

ДВУХСТВОРЧАТЫЙ МЕЖФЛАНЦЕВЫЙ ОБРАТНЫЙ КЛАПАН

transparent

transparent

cb3440_3d_01

Комментарии

ASA 150 по запросу

Материал конструкции корпуса

Чугун

Материал запирающего элемента

Ковкий чугун

Исполнение Ру

16

Тип уплотнения

ЭПДМ

Cоединение

Межфланцевое Pу 16

Рабочее давление

16 бар

Максимальная температура

+110°C

transparent

arrow

Чертеж конструкторского бюро




arrow

Технический паспорт

transparent

  CB4450

ДВУХСТВОРЧАТЫЙ МЕЖФЛАНЦЕВЫЙ ОБРАТНЫЙ КЛАПАН

transparent

transparent

cb3440_3d_01

transparent

transparent

Материал конструкции корпуса

Ковкий чугун

Материал запирающего элемента

Сталь

Исполнение Ру

25

Тип уплотнения

Нитрил

Cоединение

Межфланцевое Pу 25

Рабочее давление

25 бар

Максимальная температура

+130°C

transparent

arrow

Чертеж конструкторского бюро




arrow

Технический паспорт

transparent

  CB5450

ДВУХСТВОРЧАТЫЙ МЕЖФЛАНЦЕВЫЙ ОБРАТНЫЙ КЛАПАН

transparent

cb3440_pho_01

transparent

transparent

Комментарии

ASA 150 по запросу

Материал конструкции корпуса

Сталь

Исполнение Ру

25

Тип уплотнения

ЭПДМ

Cоединение

Межфланцевое Pу 25

Рабочее давление

25 бар

Максимальная температура

+110°C

transparent

arrow

Чертеж конструкторского бюро

transparent

  CB6442

ДВУХСТВОРЧАТЫЙ МЕЖФЛАНЦЕВЫЙ ОБРАТНЫЙ КЛАПАН

transparent

transparent

cb6242_3d_01

Материал конструкции корпуса

Нержавеющая сталь

Материал запирающего элемента

Нержавеющая сталь 316

Исполнение Ру

16

Тип уплотнения

ЭПДМ

Cоединение

Межфланцевое Pу 10/16

Рабочее давление

16 бар

Максимальная температура

+120°C

transparent

arrow

Чертеж конструкторского бюро




arrow

Технический паспорт

transparent

  CB6450

ДВУХСТВОРЧАТЫЙ МЕЖФЛАНЦЕВЫЙ ОБРАТНЫЙ КЛАПАН

transparent

transparent

cb6250_3d_01

Материал конструкции корпуса

Нержавеющая сталь

Материал запирающего элемента

Нержавеющая сталь

Исполнение Ру

25

Тип уплотнения

ЭПДМ

Cоединение

Межфланцевое Pу 25

Рабочее давление

25 бар

Максимальная температура

+200°C

transparent

arrow

Чертеж конструкторского бюро




arrow

Технический паспорт

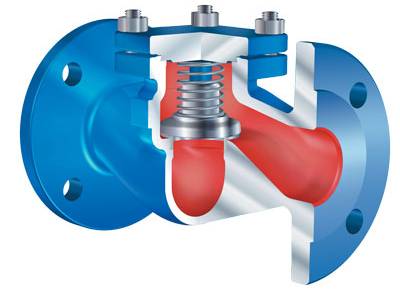

Обратный клапан «ARI»



Области применения:

промышленность, технические установки на электростанциях, золоулавливающие установки, технологии производственных процессов, газоснабжение, паровые, обогатительные, вакуумные и отопительные установки, технические установки зданий, установки с маслами-теплоносителями, общее строительство установок и оборудования и т. п.

Среды:

пары, газы, жидкости и т. п.

Области применения (инструментальная сталь):

обогатительные установки, химическая промышленность, технические установки в больницах, технологии производственных процессов, установки, работающие с производственной водой или с агрессивными средами и т. п.

Среды (инструментальная сталь):

техническая вода, агрессивные среды и т. п.

eClass-Nr.:

37010801

i000000475
