Затворы дисковые

ЭКСЦЕНТРИЧНЫЕ ЗАСЛОНКИ DE BTF / DE BTF R

Дизайн Материальное исполнение
Эксцентричные заслонки сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Эксцентричные заслонки отвечают требованиям норм EN 12516-1, EN 12516-2, EN 558-1. Эксцентричные заслонки производятся из углеродистых, легированных и нержавеющих сталей. Материальное исполнение арматуры возможно приспособить пожеланиям заказчика так, чтобы оно максимально отвечало условиям эксплуатации.

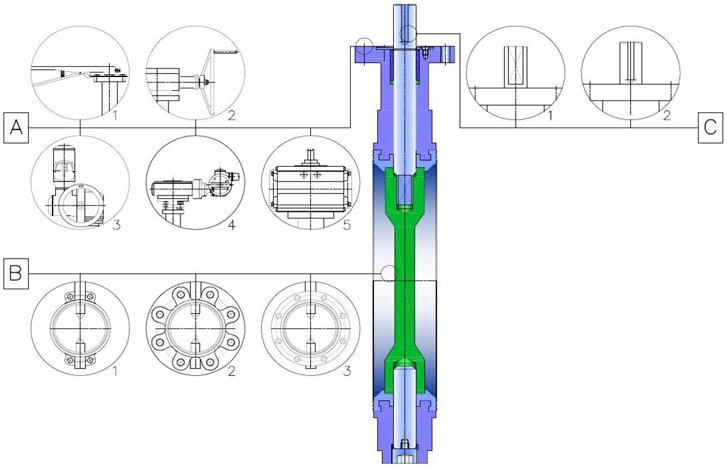

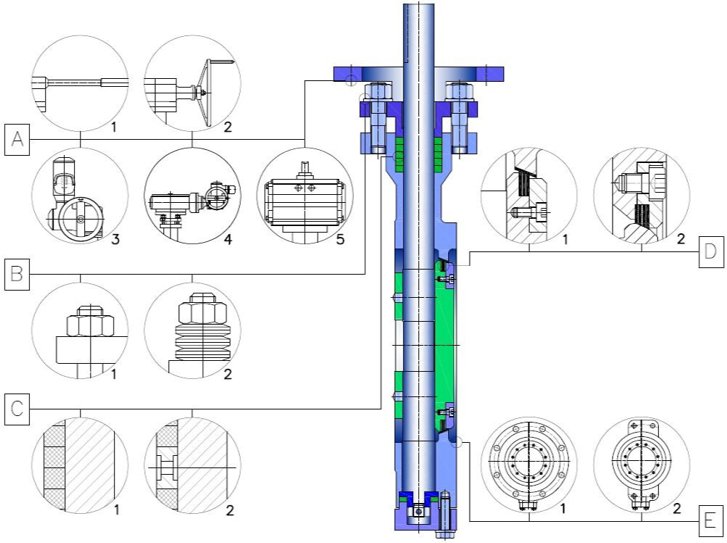

Конструктивное исполнение заслонок
A - Управление

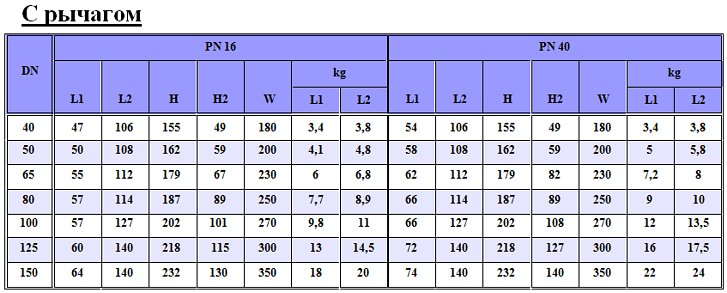

Рычагом (до DN150 включительно)

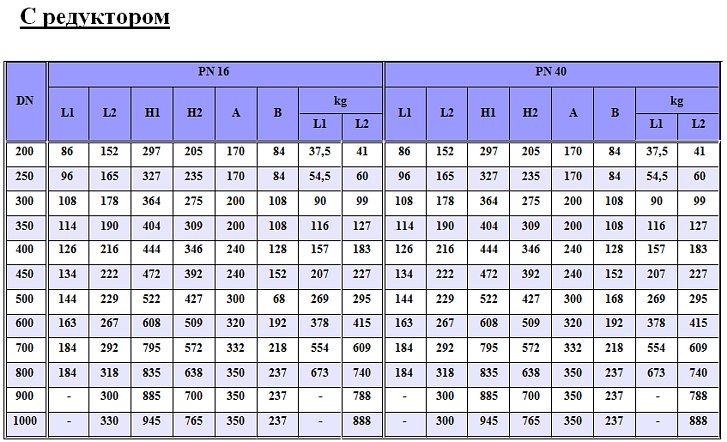

Редуктором
Электроприводом
Электроприводом с редуктором
Пневмоприводом
B – Нажимное устройство
сальникового уплотнения

При работе с циклическими
колебаниями давления или при высоких давлениях и температурах предпочтительно применяется сжатие сальника с помощью тарельчатых пружин, которые обеспечивают
постоянную силу нажима на сальник.
C - Исполнение сальникового уплотнения
1. Стандартное
2. Двойной сальник с
разделительной втулкой –
применяется в соответствии с
условиями работы.
D – Исполнение затвора
Для уплотнения затвора
используется кольцо, состоящее из слоев нержавеющей стали и
графита и мягкие седла. Это уплотнение можно установить на диск или в корпус заслонки.

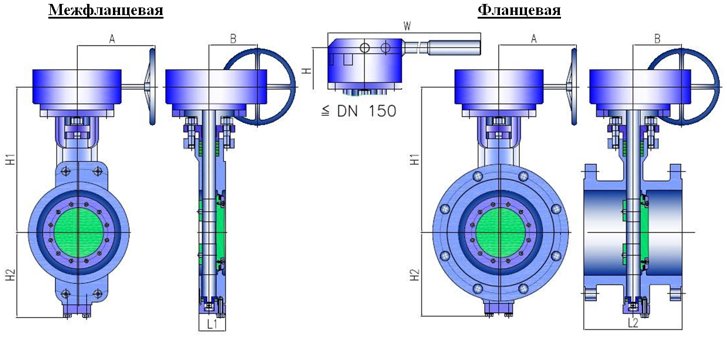

E – Присоединение к трубопроводу
Фланцевое, межфланцевое
- грубый соединительный выступ
- гладкий соединительный выступ
- выступ/впадина
- шип/паз

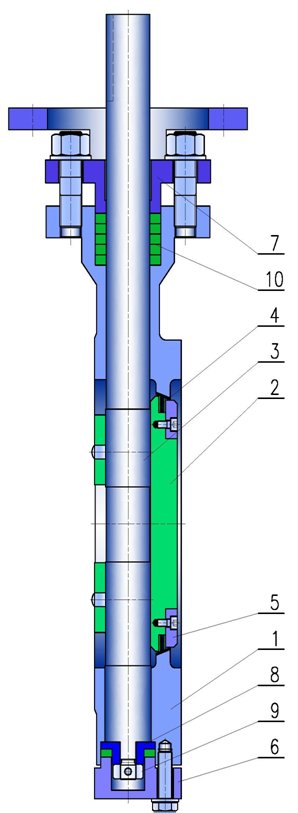

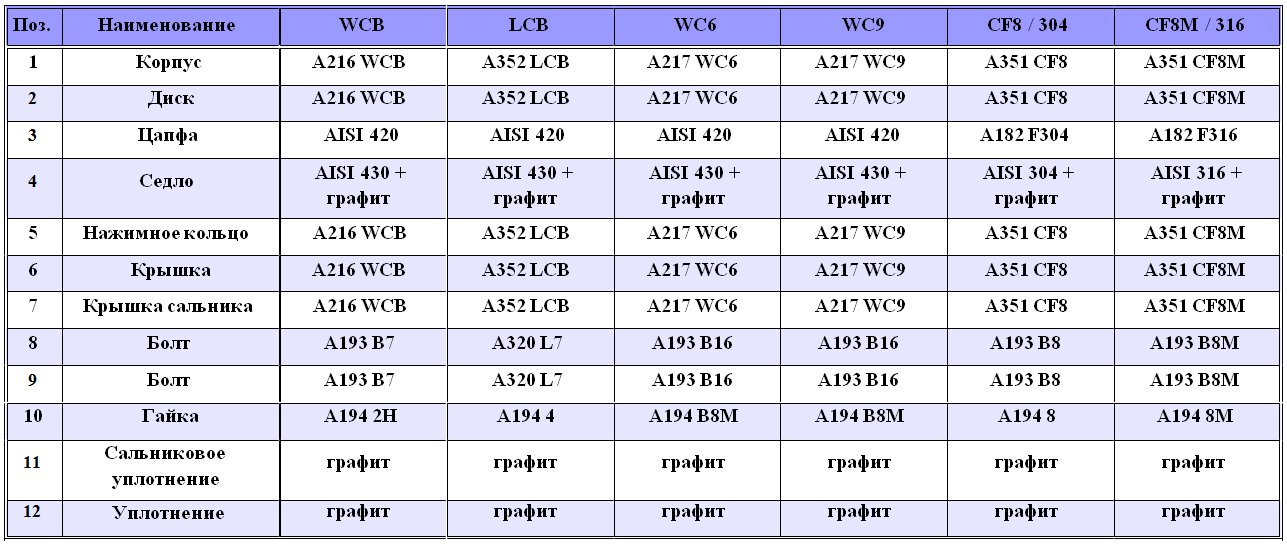

Материальное исполнение

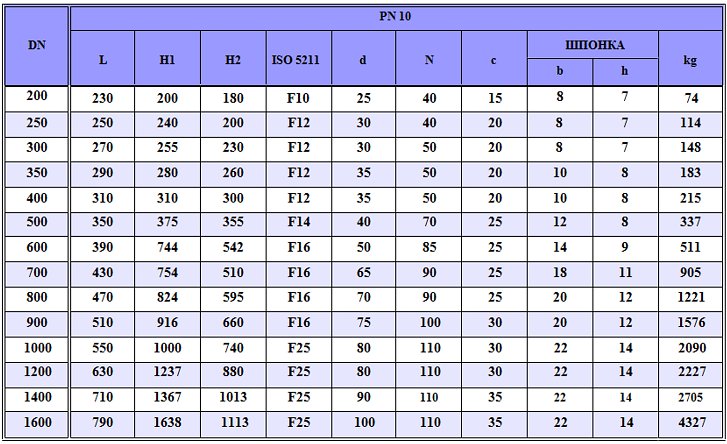

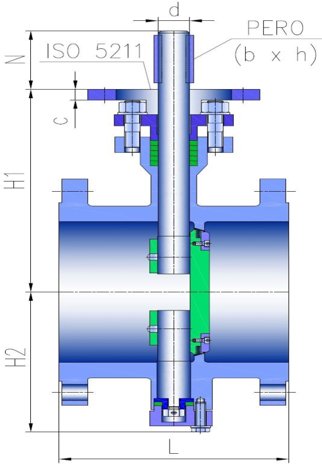

Основные нормы для конструирования
Строительная длина...................................EN 558-1
Размеры фланцев.......................................EN 1092-1 Испытания...................................................EN 12266-1 Зависимость давление/температура.........EN 12516-1 Присоединение привода............................EN ISO 5211

DE BTF


Типовое обозначение
DE BTF YZ - M / S / A PN
DE BTF – ТИП АРМАТУРЫ-ЗАСЛОНКА
ЭКСЦЕНТИЧНАЯ
Y –ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
   1...Фланцевое
   7...Межфланцевое
Z – СПОСОБ УПРАВЛЕНИЯ
   1...Рычаг
   2...Редуктор+маховик
   3...Электропривод
   4...Пневмопривод
   5...Под монтаж
   6...Электропривод с редуктором
M – МАТЕРИАЛ КОРПУСА И ДИСКА
   0....Нержавеющая сталь (CF8)
   1....Ковкий чугун
   5....Углеродистая сталь
   7....Нержавеющая сталь (CF8M)
S – МАТЕРИАЛ СЕДЛА
   T....PTFE
   V...VITON
   O...Нержавеющая сталь
   N...NBR
   E...EPDM
   HS...нержавеющая сталь+графит
A – СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
   As...Антистатическое исполнение

DE BTF R



Типовое обозначение
DE BTF R YZ - M / S / A PN
DE BTF R – ТИП АРМАТУРЫ– ЗАСЛОНКА
ЭКСЦЕНТИЧНАЯ
Y – ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
   1...Фланцевое
Z – СПОСОБ УПРАВЛЕНИЯ
   1...Рычаг
   2...Редуктор+маховик
   3...Электропривод
   4...Пневмопривод
   5...Под монтаж
   6...Электропривод с редуктором
M – МАТЕРИАЛ КОРПУСА И ДИСКА
   1....Ковкий чугун
   3....Серый чугун
   5....Углеродистая сталь
S – МАТЕРИАЛ СЕДЛА
   T....PTFE
   V...VITON
   O...Нержавеющая сталь
   N...NBR
   E...EPDM
   HS...нержавеющая сталь+графит
A – СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
   As...Антистатическое исполнение



ТРЕХЭКСЦЕНТРИЧНЫЕ ЗАСЛОНКИ TE BTF

Дизайн Материальное исполнение
Трехэксцентричные заслонки сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Трехэксцентричные заслонки отвечают требованиям норм API 609, ASME B 16.34, EN 12516-1. Трехэксцентричные заслонки производятся из углеродистой, легированной и нержавеющей сталей. Материальное исполнение арматуры, возможно, приспособить требованиям заказчика так, чтобы максимально соответствовало рабочим условиям.
Использование
 Заслонки поворотные указанной ниже конструкции с тройной эксцентричностью - это управляемая запорная трубопроводная арматура. Направление потока рабочей среды допускается только в одном направлении.
Конструктивное исполнение заслонок с тройной эксцентричностью
A - Управление редуктором
электроприводом, электроприводом с редуктором, пневмоприводом.
B – Нажимное устройство
сальник
а
При работе с циклическими колебаниями давления или при высоких давлениях и температурах предпочтительно применяется сжатие сальника с помощью тарельчатых пружин, которые обеспечивают постоянную силу нажима на сальник.
C - Исполнение сальникового уплотнения
Стандартное,
Двойной сальник с разделительной втулкой–применяется в соответствии с условиями работы.
D – Исполнение затвора
для уплотнения затвора
используется кольцо, состоящее из слоев нержавеющей стали и
графита и мягкие седла. Это уплотнение можно установить на диск или в корпус заслонки.
E – Присоединение к трубопроводу
Фланцевое- грубый соединительный выступ-гладкий соединительный выступ-выступ/впадина-шип/паз - RTJ Межфланцевое - тип «LUG» - тип „WAFER“Приварное - концы под приварку по заданию заказчика



ЗАСЛОНКИ ПОВОРОТНЫЕ ПО НОРМЕ API L32.1

Дизайн Материальное исполнение
Заслонки поворотные сконструированы и изготовлены так, чтобы был обеспечен их максимальный срок службы и надежность. Заслонки поворотные отвечают требованиям норм API 609, BS 5155 и MSS SP67. Поворотные заслонки производятся из углеродистых, легированных и нержавеющих сталей. Материальное исполнение арматуры возможно приспособить пожеланииям заказчика так, чтобы оно максимально отвечало условиям эксплуатации.
Использование
В виде запорной или регулирующей арматуры для неагрессивных и агрессивных жидкостей, газов и пара.
Конструктивное исполнение заслонок с тройной эксцентричностью
A - Управление
Рычагом от DN 40 до DN 300 (Для заслонок DN 200 и более рекомендуется редуктор) Редуктором от DN 40 до DN 600 Электроприводом Электроприводом с редуктором Пневматическим приводом
B – Исполнение
Межфланцевые тип „Wafer“ Межфланцевые тип „Lug“ Фланцевые тип „U“
C - Исполнение цапфы

До DN 200 включительно – цапфа с двумя плоскостями касания Более DN 200 цапфа со шпонкой
